HyperDeck Studio HD Plus
Brand:
HyperDeck Studio HD Plus include tutte le funzioni della versione Mini, ma è più largo e ospita controlli e connessioni aggiuntivi. Registra e riproduce in ProRes fino all'Ultra HD a 30fps grazie al 6G-SDI, vanta un'uscita SDI di loop e supporta gli standard HDR.
Inoltre le due uscite 6G-SDI riproducono riempimento e chiave fino al 1080p60. Non mancano un ingresso HDMI e un'uscita di monitoraggio 3G-SDI dedicata con overlay. Ogni pulsante del pannello frontale è instradato sull'uscita remota RS-422 dedicata, e per l'alimentazione DC c'è un connettore XLR in stile broadcast.

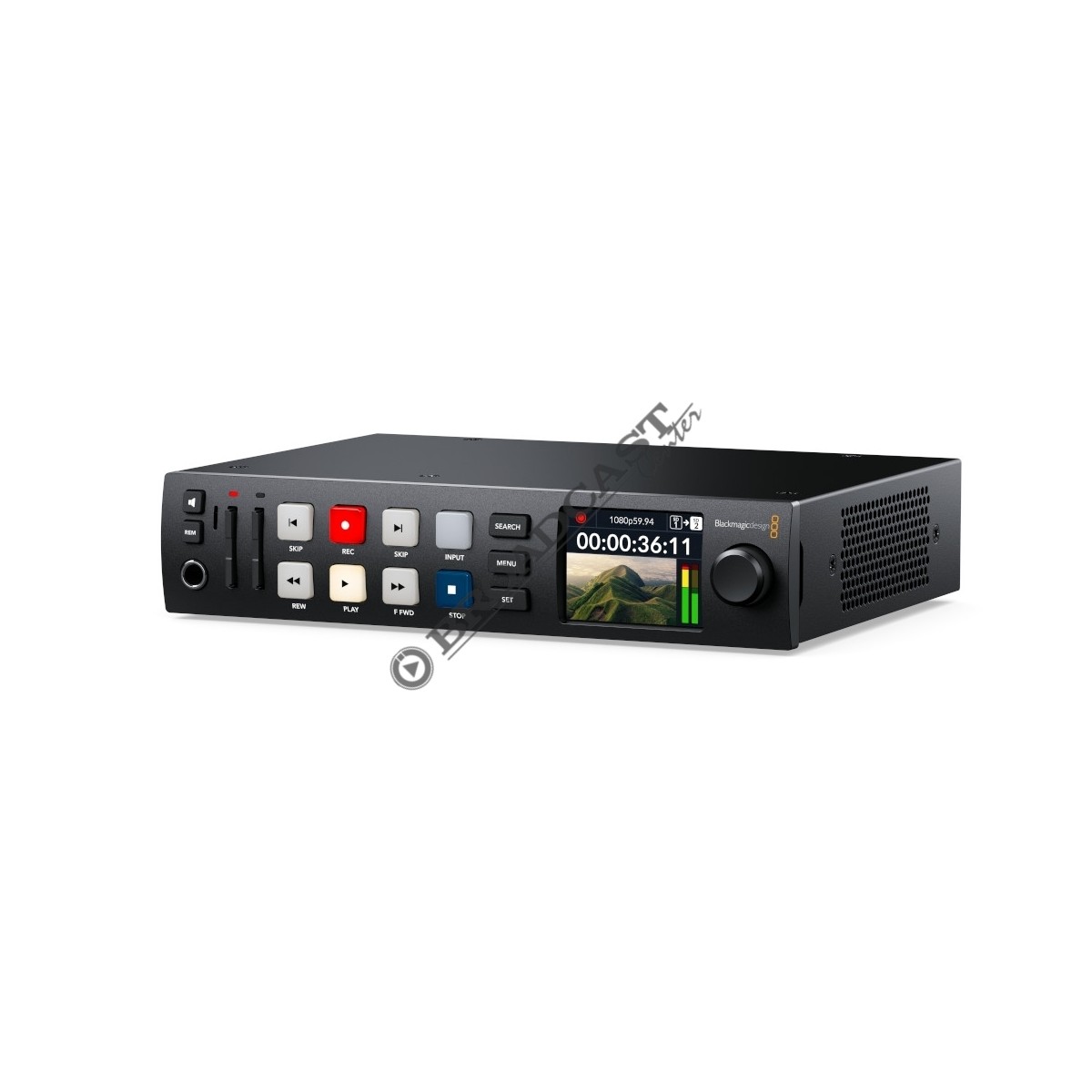

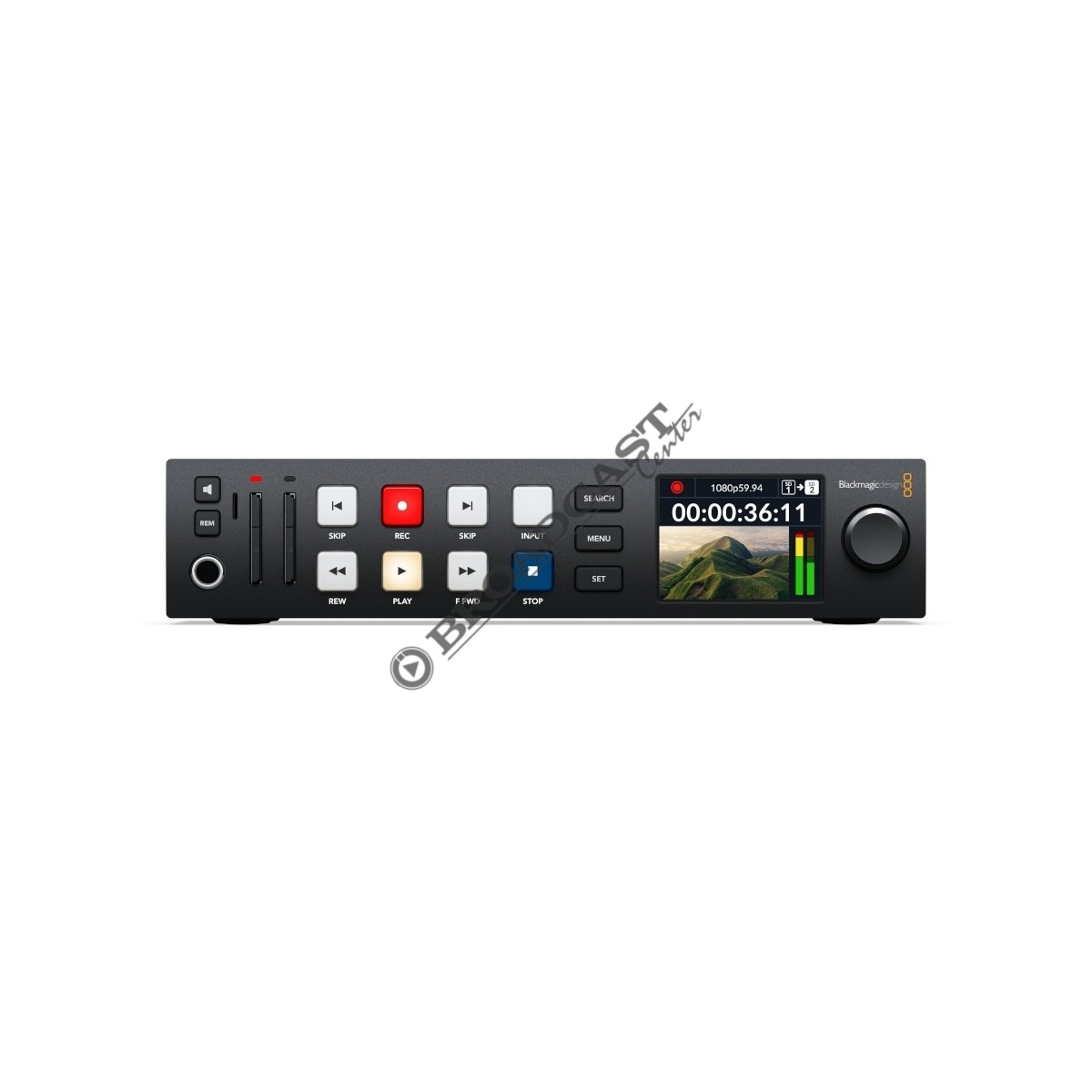

Il pannello frontale è stato aggiornato con pulsanti di trasporto ottimizzati, presa per cuffie e speaker integrato.
Con HyperDeck Studio registri file video di qualità broadcast direttamente sulle schede SD o sugli SSD. Gli HyperDeck Studio sono stati ridisegnati per offrire più codec e un raffreddamento silenzioso.
Tutti i modelli registrano file H.264, Apple ProRes o DNxHD con audio PCM o AAC, e il modello 4K anche file H.265! Completata la registrazione, apri i supporti sul computer e accedi ai file dal tuo software video preferito. Durante le registrazioni ISO, i generatori interni di timecode e riferimento sincronizzano le unità attive! Con queste potenti funzioni, HyperDeck Studio è perfetto per il broadcast, la produzione dal vivo e il digital signage multi schermo.
Il design di punta della linea HyperDeck Studio racchiude tutte le funzioni dei deck professionali nello spazio di una sola unità rack. Questo perché HyperDeck Studio registra sulle economiche e sempre reperibili schede SD o UHS II, nettamente più piccole dei supporti di memoria professionali usati finora.
I modelli Pro, che occupano l?intero rack in larghezza, oltre ai due slot per schede SD ne ospitano altri due per dischi SSD. Le piccole dimensioni, i registratori doppi, le connessioni professionali e i classici controlli VTR rendono HyperDeck Studio molto più versatile dei grandi deck!
Il più compatto degli HyperDeck Studio ricalca le dimensioni dei convertitori Teranex Mini.
HyperDeck Studio HD Plus include tutte le funzioni della versione Mini, ma è più largo e ospita controlli e connessioni aggiuntivi. Registra e riproduce in ProRes fino all?Ultra HD a 30fps grazie al 6G-SDI, vanta un?uscita SDI di loop e supporta gli standard HDR.
Inoltre le due uscite 6G-SDI riproducono riempimento e chiave fino al 1080p60. Non mancano un ingresso HDMI e un?uscita di monitoraggio 3G-SDI dedicata con overlay.
Ogni pulsante del pannello frontale è instradato sull?uscita remota RS-422 dedicata, e per l?alimentazione DC c?è un connettore XLR in stile broadcast. Il pannello frontale è stato aggiornato con pulsanti di trasporto ottimizzati, presa per cuffie e speaker integrato.
Blackmagic HyperDeck Studio HD Plus

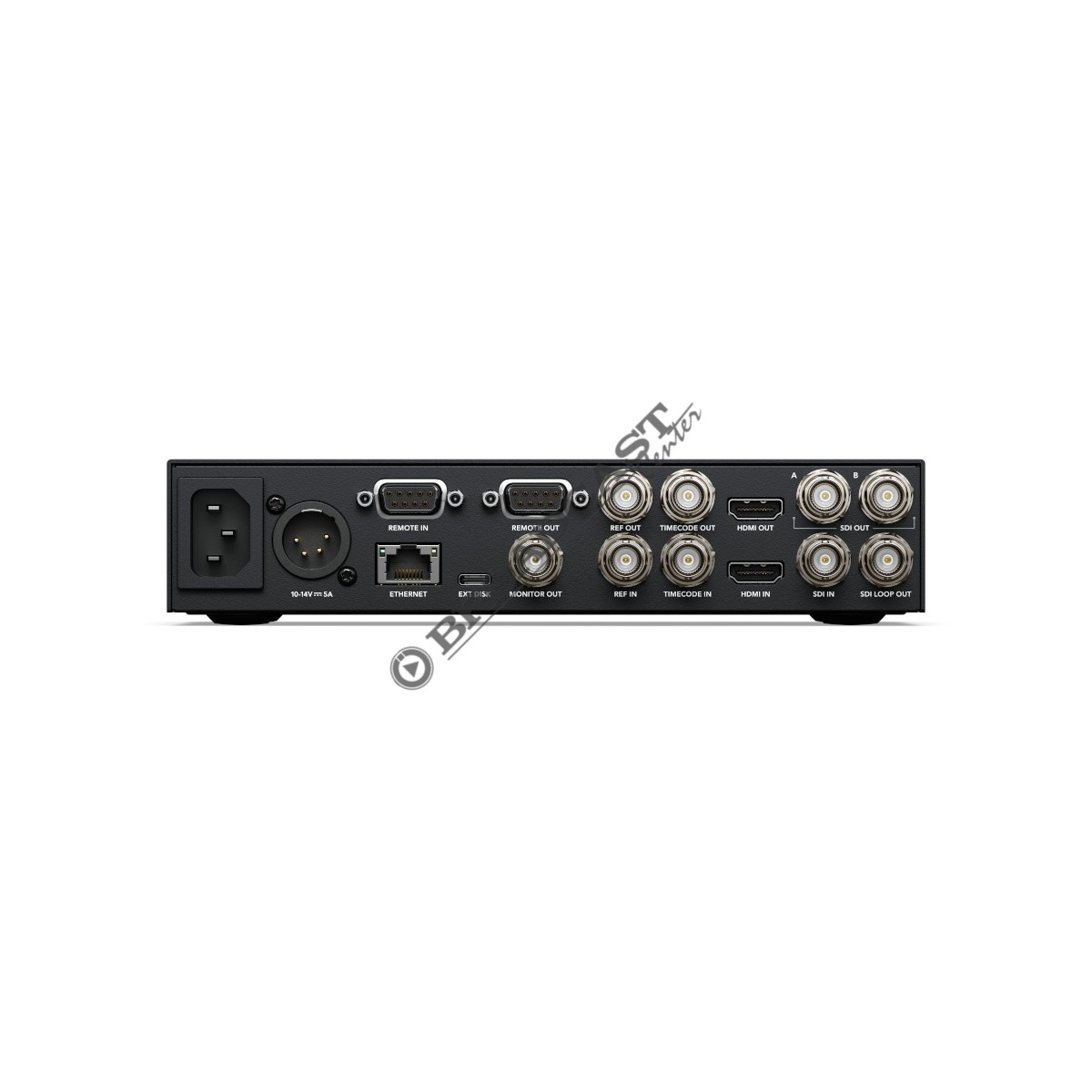

Connessioni
Uscite video SDI
2
Uscite di monitoraggio SDI
1
Trasmissione SDI
270Mb, 1.5G, 3G, 6G
Ingressi video HDMI 2.0
1
Uscite video HDMI 2.0
1
Speaker integrato
Mono
Uscita audio
1 x jack cuffie 6,35mm
Schermo
LCD 2,2 pollici
Connessioni per timecode
1 x BNC In, 1 x BNC Out
Connessioni per riferimento
1 x BNC In, 1 x BNC Out Tri-sync o black burst
Ingressi audio SDI
16 canali di audio integrato
Uscite audio SDI
16 canali di audio integrato
Ingressi audio HDMI
8 canali di audio integrato
Uscite audio HDMI
8 canali di audio integrato
Controllo remoto
1 x RS-422 In, 1 x RS-422 Out
Configurazione
Tramite interfaccia utente o Blackmagic HyperDeck Ethernet Protocol
Ethernet
1Gb/s
Interfaccia computer
1 x USB tipo-C 3.0 (5Gb/s max) per la registrazione esterna su drive, uscita webcam, configurazione software e aggiornamenti
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Standard video 2K DCI
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Standard video 4K DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Conformit? alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084 e SMPTE 2108-1
Metadati supportati dall?SDI
RP188 HD e sottotitoli chiusi CEA-708. Metadati HDR supportati dall?SDI
Formati HDMI compatibili
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Campionamento audio
24 bit (standard televisivo), 48 kHz (frequenza di campionamento)
Campionamento video
4:2:2 YUV
Precisione colore
10 bit
Spazio colore
REC 601, REC 709, REC 2020; LUT 3D a 33 punti applicabili sull?uscita SDI Monitor Out
Compatibilit? HDR
Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
Compatibilita multirate
SD, HD e 6G-SDI rilevati automaticamente
Protezione anticopia
L'ingresso HDMI non consente l'acquisizione da sorgenti HDMI con protezione anticopia. Accertarsi sempre dei diritti di copyright prima di acquisire o distribuire qualsiasi contenuto
Media
Archiviazione
2 x slot per schede SD
1 x porta di espansione USB-C 3.0
per registrazioni esterne in SD, HD, 2K DCI, Ultra HD e 4K DCI
Supporto di memoria
Schede SD UHS I e UHS II
Formattazione
ExFAT (Windows/Mac) o HFS+ (Mac)
Codec compatibili
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime per tutti i formati fino al 2160p30. ProRes 4444 QuickTime fino al 1080p60 solo per la riproduzione (riempimento e chiave destinati alle uscite SDI A e B). DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF per i formati 720p e 1080p HD fino a 60fps. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF per i formati 2K DCI e 2160p fino a 30fps. H.264 SDI 4:2:2 a 10 bit, H.264 High 4:2:0 a 8 bit, H.264 Medium 4:2:0 a 8 bit, H.264 Low 4:2:0 a 8 bit per tutti i formati progressivi fino al 1080p60
Controllo
Pannello di controllo integrato
13 pulsanti di trasporto/controllo dispositivo, manopola di ricerca e display a colori 2,2 pollici
Controllo esterno
RS-422 per controllo deck, start/stop tramite SDI, timecode attivo Include Blackmagic HyperDeck Ethernet Protocol. Compatibile con il caricamento file tramite FTP
Software
Software inclusi
Blackmagic OS
Blackmagic HyperDeck Setup
Aggiornamento software interno: si carica all?avvio o con Blackmagic HyperDeck Setup mediante la porta USB
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 10 a 64 bit
Display
Display LCD 2,2 pollici integrato per il monitoraggio (video, audio e timecode) e per i men? impostazioni
Spia LED sopra gli slot SD
Requisiti di alimentazione
Alimentazione
1 x interna, AC 100-240V 50/60Hz
1 x XLR DC 12V a 4 pin per fonti esterne e batterie
Consumo energetico
100 W (max)
Accessori
Accessori opzionali
HyperDeck Extreme Control
Teranex Mini Rack Shelf
Installazione
Larghezza 1/2 RU, altezza 1 RU
Specifiche fisiche
Specifiche ambientali
Temperatura operativa
da 0? a 40? C
Temperatura di stoccaggio
da -20? a 60? C
Umidit? relativa
da 0% a 90% senza condensazione
