Ingressi video SDI
1
HyperDeck Studio 4K Pro
Brand:
Per prestazioni imbattibili, HyperDeck Studio 4K Pro include tutte le funzioni delle versioni HD e un'elaborazione straordinaria per lavorare in Ultra HD.
Questo modello è stato aggiornato al 12G-SDI con un'uscita di loop 12G-SDI. Le due uscite 12G-SDI consentono di riprodurre file ProRes 4444 con riempimento e chiave in Ultra HD.
Le connessioni HDMI e i formati di file ProRes e DNx commutano tutti tra gli standard televisivi SD, HD e Ultra HD. Come gli altri modelli, include l'H.264 per SD e HD, ma passa all'H.265 se registra in Ultra HD.
Persino le connessioni di rete sono state ottimizzate con il velocissimo 10G Ethernet e ci sono due ingressi AC per una ridondanza completa.
Con HyperDeck Studio registri file video di qualità broadcast direttamente sulle schede SD o sugli SSD. Gli HyperDeck Studio sono stati ridisegnati per offrire più codec e un raffreddamento silenzioso.
Tutti i modelli registrano file H.264, Apple ProRes o DNxHD con audio PCM o AAC, e il modello 4K anche file H.265! Completata la registrazione, apri i supporti sul computer e accedi ai file dal tuo software video preferito. Durante le registrazioni ISO, i generatori interni di timecode e riferimento sincronizzano le unità attive! Con queste potenti funzioni, HyperDeck Studio è perfetto per il broadcast, la produzione dal vivo e il digital signage multi schermo.

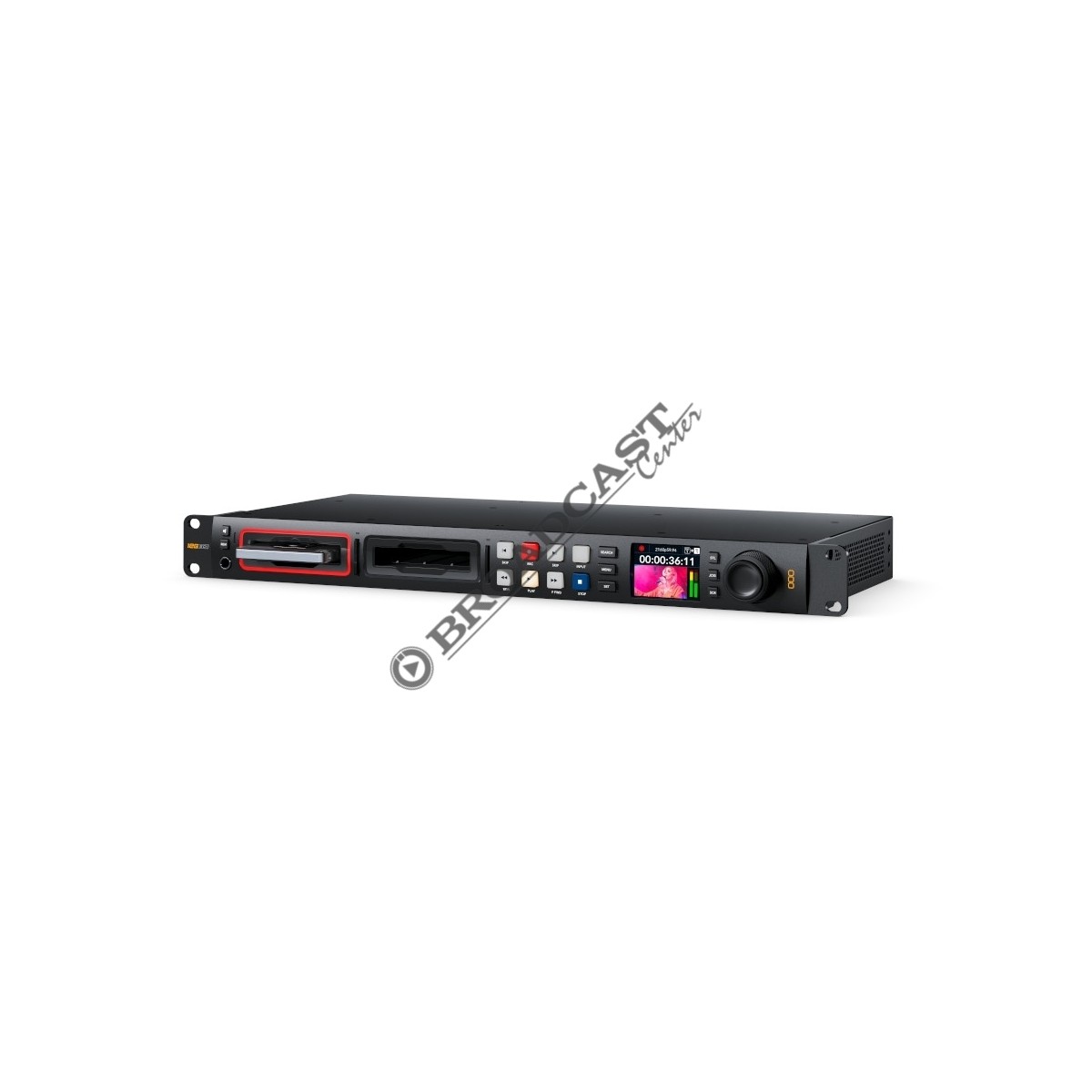

Il design di punta della linea HyperDeck Studio racchiude tutte le funzioni dei deck professionali nello spazio di una sola unità rack. Questo perché HyperDeck Studio registra sulle economiche e sempre reperibili schede SD o UHS II, nettamente più piccole dei supporti di memoria professionali usati finora.
I modelli Pro, che occupano l?intero rack in larghezza, oltre ai due slot per schede SD ne ospitano altri due per dischi SSD. Le piccole dimensioni, i registratori doppi, le connessioni professionali e i classici controlli VTR rendono HyperDeck Studio molto più versatile dei grandi deck!
Il più compatto degli HyperDeck Studio ricalca le dimensioni dei convertitori Teranex Mini.
Per prestazioni imbattibili, HyperDeck Studio 4K Pro include tutte le funzioni delle versioni HD e un?elaborazione straordinaria per lavorare in Ultra HD.
Questo modello è stato aggiornato al 12G-SDI con un?uscita di loop 12G-SDI. Le due uscite 12G-SDI consentono di riprodurre file ProRes 4444 con riempimento e chiave in Ultra HD.
Le connessioni HDMI e i formati di file ProRes e DNx commutano tutti tra gli standard televisivi SD, HD e Ultra HD. Come gli altri modelli, include l?H.264 per SD e HD, ma passa all?H.265 se registra in Ultra HD.
Persino le connessioni di rete sono state ottimizzate con il velocissimo 10G Ethernet e ci sono due ingressi AC per una ridondanza completa.
Specifiche tecniche

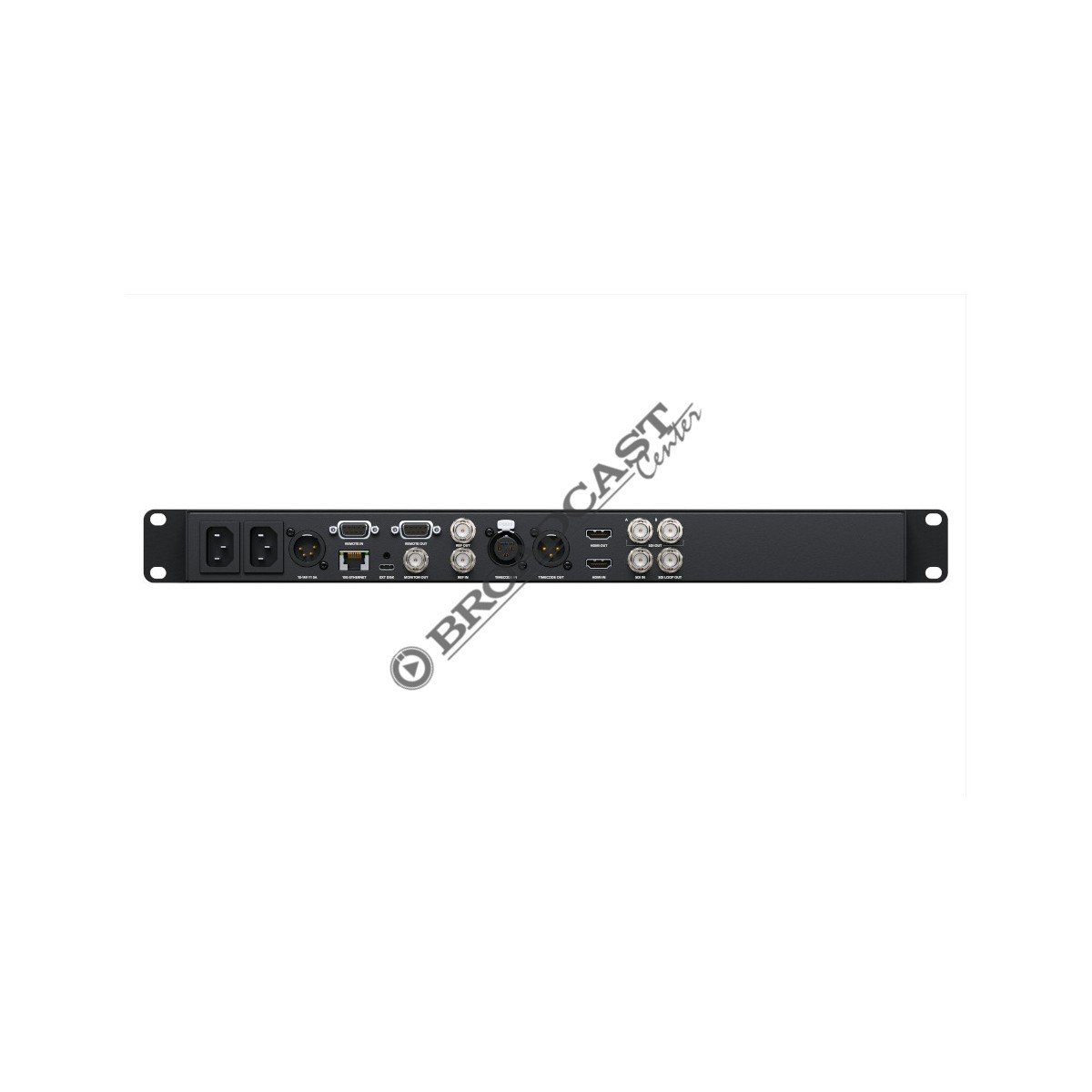

Connessioni
Uscite video SDI
2
Uscite di monitoraggio SDI
1
Trasmissione SDI
270Mb, 1.5G, 3G, 6G, 12G
Ingressi video HDMI 2.0
1
Uscite video HDMI 2.0
1
Speaker integrato
Mono
Uscita audio
1 x jack cuffie 6,35mm
Schermo
LCD 2,2 pollici
Connessioni per timecode
1 x XLR In, 1 x XLR Out
Connessioni per riferimento
1 x BNC In, 1 x BNC Out Tri-sync o black burst
Ingressi audio SDI
16 canali di audio integrato
Uscite audio SDI
16 canali di audio integrato
Ingressi audio HDMI
8 canali di audio integrato
Uscite audio HDMI
8 canali di audio integrato
Controllo remoto
1 x RS-422 In, 1 x RS-422 Out
Configurazione
Tramite interfaccia utente o Blackmagic HyperDeck Ethernet Protocol
Ethernet
10Gb/s
Interfaccia computer
1 x USB tipo-C 3.1 Gen 2 (10Gb/s max) per la registrazione esterna su drive, uscita webcam, configurazione software e aggiornamenti
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Standard video 2K DCI
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Standard video 4K DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084 e SMPTE 2108-1
Metadati supportati dall?SDI
RP188 HD e sottotitoli chiusi CEA-708. Metadati HDR supportati dall?SDI
Formati HDMI compatibili
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Campionamento audio
24 bit (standard televisivo), 48 kHz (frequenza di campionamento)
Campionamento video
4:2:2 YUV
Precisione colore
10 bit
Spazio colore
REC 601, REC 709, REC 2020; LUT 3D a 33 punti applicabili sull?uscita SDI Monitor Out
Compatibilità HDR
Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.
Compatibilita multirate
SD, HD, 6G-SDI e 12G-SDI rilevati automaticamente
Protezione anticopia
L'ingresso HDMI non consente l'acquisizione da sorgenti HDMI con protezione anticopia. Accertarsi sempre dei diritti di copyright prima di acquisire o distribuire qualsiasi contenuto
Media
Archiviazione
2 x slot per dischi 2,5 pollici
2 x slot per schede SD
1 x porta di espansione USB-C 3.1 Gen 2
per registrazioni esterne in SD, HD, 2K DCI, Ultra HD e 4K DCI
Supporto di memoria
Unità a stato solido SATA-II o SATA-III 2,5 pollici. Schede SD UHS I e UHS II
Formattazione
ExFAT (Windows/Mac) o HFS+ (Mac)
Codec compatibili
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime per tutti i formati fino al 2160p60; ProRes 4444 QuickTime fino al 1080p60 solo per la riproduzione (riempimento e chiave destinati alle uscite SDI A e B). DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF per i formati 720p e 1080p HD fino a 60fps. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF per i formati 2K DCI e 2160p fino a 60fps. H.265 SDI 4:2:2 10-bit, H.265 High 4:2:0 a 10 bit, H.265 Medium 4:2:0 a 10 bit, H.265 Low 4:2:0 a 10 bit per tutti i formati 2160p fino a 60 fps. H.264 SDI 4:2:2 a 10 bit, H.264 High 4:2:0 a 8 bit, H.264 Medium 4:2:0 a 8 bit, H.264 Low 4:2:0 8-bit per tutti i formati fino al 1080p60
Controllo

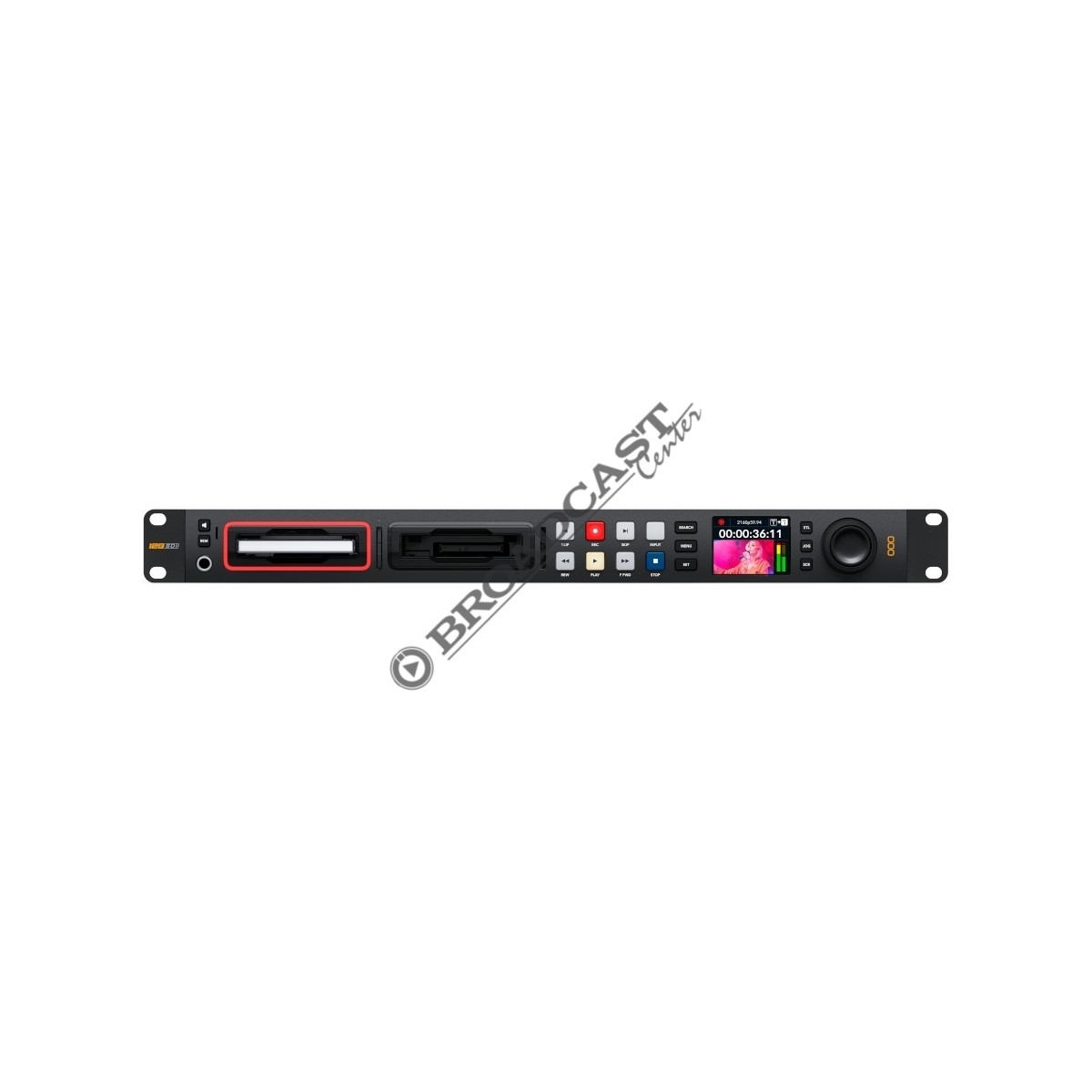

Pannello di controllo integrato
16 pulsanti di trasporto/controllo dispositivo, manopola di ricerca con frizione elettronica e display a colori 2,2 pollici
Controllo esterno
RS-422 per controllo deck, start/stop tramite SDI, timecode attivo. Include Blackmagic HyperDeck Ethernet Protocol. Compatibile con il caricamento file tramite FTP
Software
Software inclusi
Blackmagic OS
Blackmagic HyperDeck Setup
Aggiornamento software interno: si carica all?avvio o con Blackmagic HyperDeck Setup mediante la porta USB
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 10 a 64 bit
Display
Display LCD 2,2 pollici integrato per il monitoraggio (video, audio e timecode) e per i menù impostazioni
LED dinamico intorno agli slot SSD e spia LED sopra gli slot SD
Requisiti di alimentazione
Alimentazione
2 x interna, AC 100-240V 50/60Hz
1 x XLR DC 12V a 4 pin per fonti esterne e batterie
Consumo energetico
100W (max)
Accessori
Accessori opzionali
HyperDeck Extreme Control
Installazione
Altezza 1RU
Specifiche fisiche
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazione
