Ingressi video
20
ATEM 2 M/E Constellation HD
Brand:
Switcher di produzione live ad alta definizione ricco di funzioni avanzate. Il design con due banchi effetti M/E include 20 ingressi 3G-SDI con conversione di standard e 12 uscite aux 3G-SDI indipendenti. Inoltre offre un’uscita webcam USB, processore per SuperSource, DVE, chiavi cromatiche, media player, multiview e molto altro. Include anche la funzione talkback e un mixer audio Fairlight professionale con EQ e dinamica.
La nuova linea di switcher HD di produzione live più potenti al mondo! Questi straordinari switcher HD sono disponibili in 3 modelli: 1 M/E con 10 ingressi, 2 M/E con 20 ingressi, e l’enorme 4 M/E con 40 ingressi.
Offrono persino conversione di standard su ogni ingresso SDI! ATEM Constellation vanta funzioni avanzate tra cui DVE, keyer ATEM per chiave cromatica, lettori multimediali, multiview e processori SuperSource. Il mix audio Fairlight integrato include compressore, limitatore, EQ a 6 bande ed espansore su ogni ingresso.
È anche incluso gratuitamente ATEM Software Control, oppure collega un ATEM Advanced Panel 1 M/E, 2 M/E o 4 M/E!

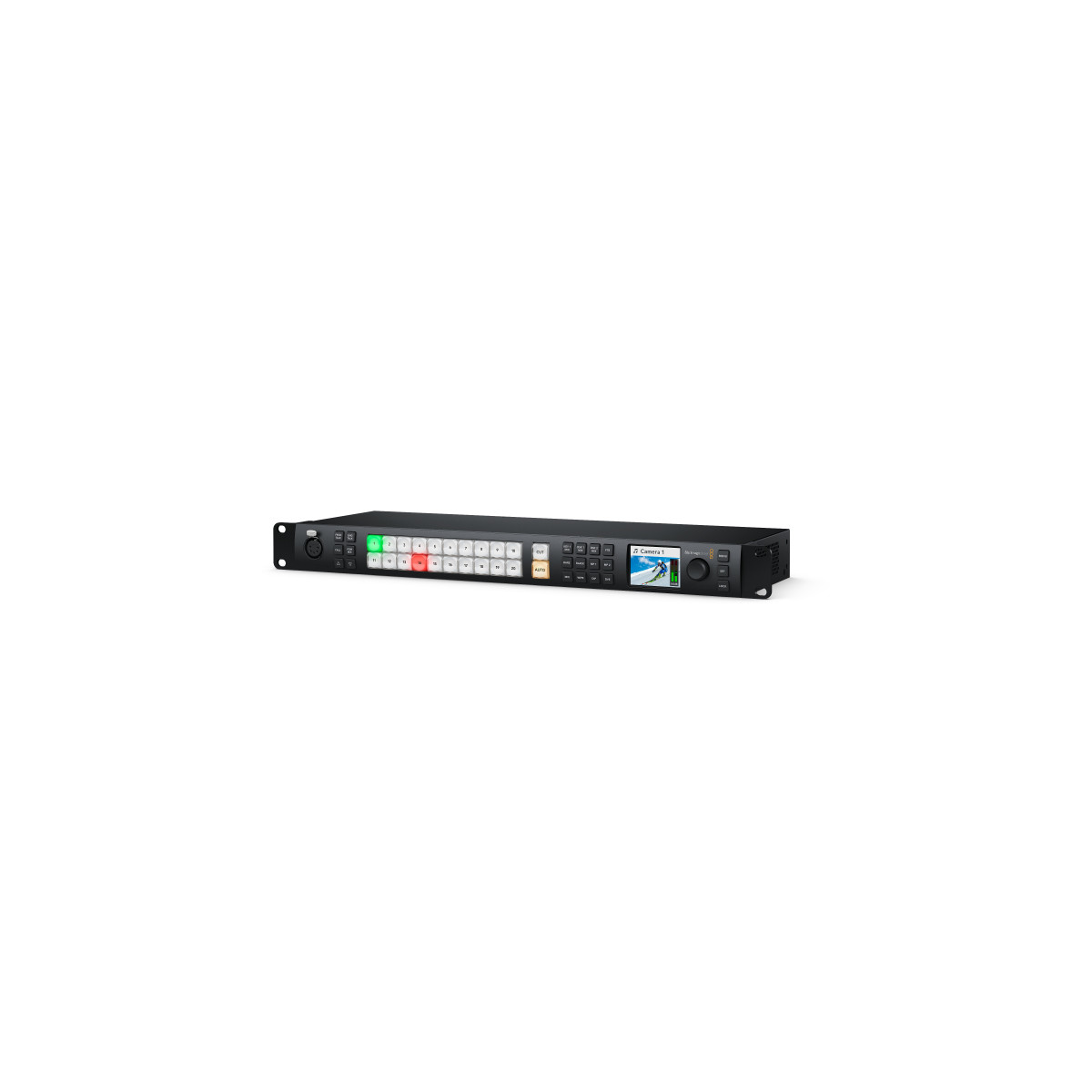

Con un design compatto per rack, ATEM Constellation HD integra un comodo pannello di controllo per intervenire tempestivamente durante la configurazione o in caso di emergenza.

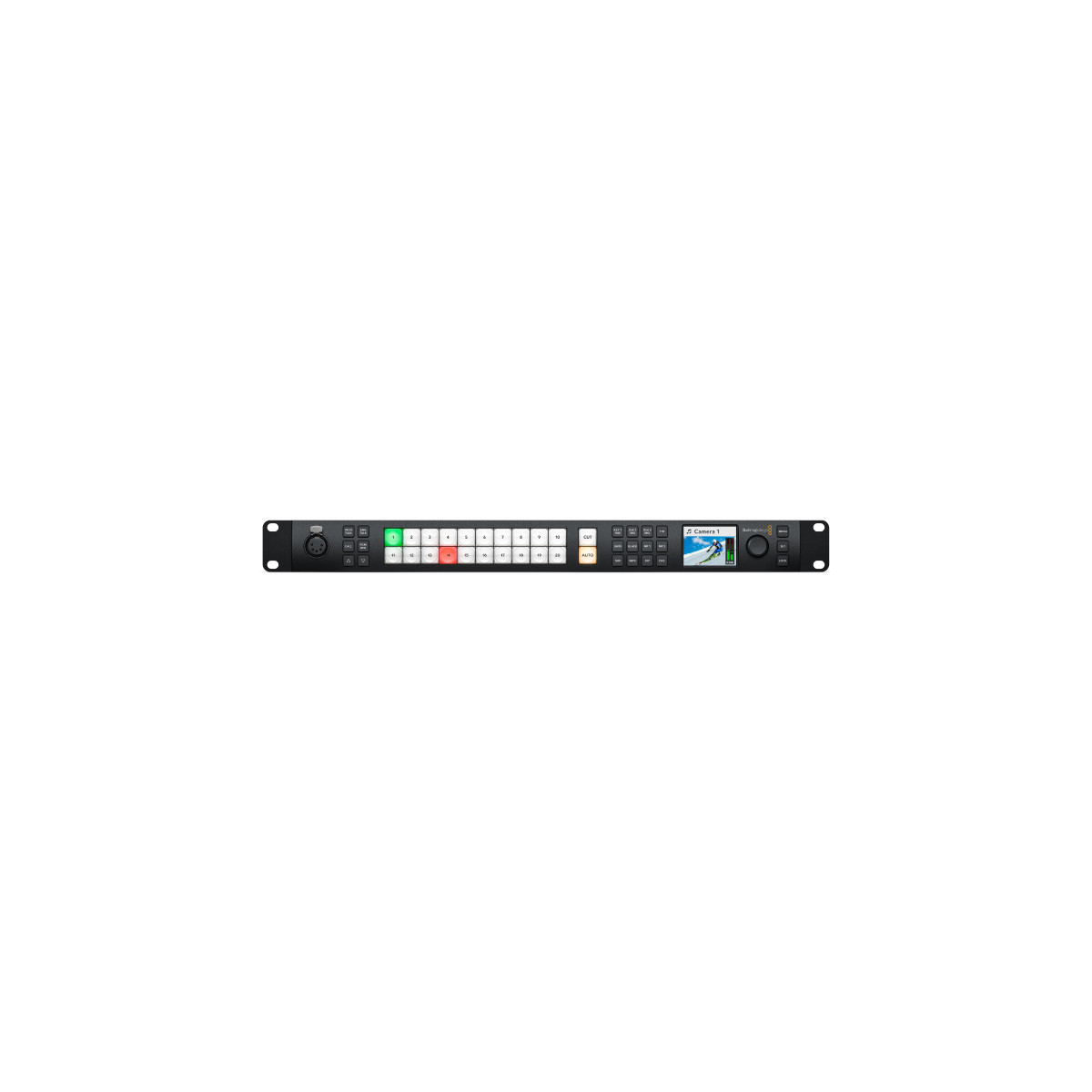

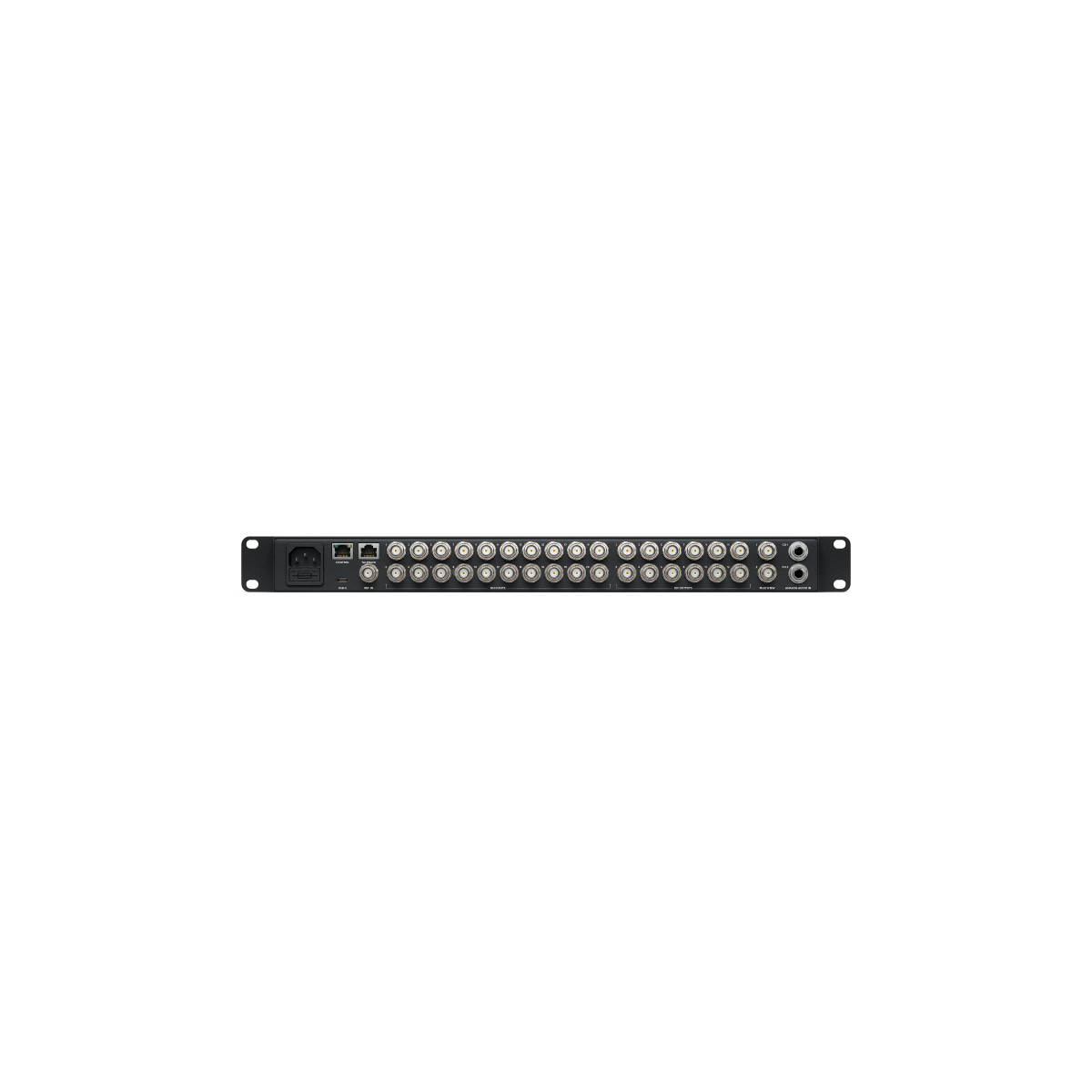

Sul pannello trova spazio un ampio display LCD per monitorare l’uscita di programma e cambiare le impostazioni. Il design di piccole dimensioni e portatile dello switcher lo rende ideale per le produzioni live. Sul retro ospita connessioni tra cui ingressi 3G-SDI, uscite aux 3G-SDI, audio bilanciato e ethernet per il controllo.
Il modello di punta con 4 M/E include anche una porta RS-422 per il controllo seriale e connessioni MADI per l’audio digitale. ATEM Constellation è estremamente silenzioso, grazie al suo innovativo sistema termico ad alta efficienza.
Connessioni
Uscite video
12
Trasmissione SDI
1.5G, 3G
Ingressi audio
2 x jack 1/4 di pollice bilanciati, 1 x XLR a 5 pin per talkback
Uscite audio
1 x XLR a 5 pin per talkback
Ingressi audio SDI
Due canali di audio integrato sugli ingressi SDI
Uscite audio SDI
Due canali di audio integrato sulle uscite SDI
Connessioni per timecode
No
Ingresso di riferimento
Tri-Sync o Black Burst
Risincronizzazione di sorgenti
Sui 20 ingressi
Convertitori di frame rate e formato
Sui 20 ingressi
Uscite SDI aux
Una qualsiasi delle 12 uscite SDI
Uscite SDI di anteprima
Una qualsiasi delle 12 uscite SDI
Uscite SDI di programma
Una qualsiasi delle 12 uscite SDI
Uscita SDI PGM con riduzione della risoluzione
No
Uscita webcam
1 x USB-C a 720p o 1080p nel frame rate del PGM
Multiview
2 x 3G-SDI
Connessione pannello di controllo
Ethernet. Connessione diretta tra il pannello e lo chassis, o tramite la rete
Generatore interno di timecode
Sì
Talkback
RJ45 per sistemi talkback di terzi
Uscita tally
Collegando il dispositivo Blackmagic Design GPI and Tally Interface tramite ethernet (non incluso)
Ethernet
10/100/1000 BASE-T
Interfaccia computer
1 x USB-C compatibile con USB 3.1 Gen 1 (5Gb/s)
Standard
Standard video SD
No
Standard video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Conformità alla norma SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B
Campionamento video
4:2:2
Precisione colore
10 bit
Spazio colore
REC 709
Auto commutazione SDI
1.5G-SDI e 3G-SDI livello A o B rilevati automaticamente
Specifiche
Chiavi primarie
8
Chiavi secondarie
2
Chiavi cromatiche avanzate
8
SuperSource
1
Talkback
Sì
Ritorno audio
Sì
Chiavi lineari/luminanza
11
Keyer per transizioni (Stinger/DVE)
2 stinger, 2 DVE
Livelli compositivi
15
Generatori di motivi
11
Generatori di colore
2
Pannello di controllo
Commutazione d’emergenza dal pannello frontale, software, o pannello hardware opzionale
Riquadri assegnabili
32
Tally
Rosso per il programma, verde per l'anteprima
Etichette per sorgenti nei riquadri
Sì
Monitoraggio
Monitoraggio
2 x multiview con 16, 13, 10, 7 o 4 riquadri a scelta per monitorare programma, anteprima, ingressi, media player, M/E, DSK, SuperSource, clean feed con etichette opzionali e livelli audio
Standard video multiview
HD
Risoluzione minima del display
1366 x 768
Lettori multimediali
Lettori multimediali
2
Canali
Segnale di riempimento e chiave per ogni media player
Capacità archivio per fotogrammi
60
Capienza archivio per clip
2 x 1080p60 max
Lunghezza clip 720 HD nel media player
800 fotogrammi
Lunghezza clip 1080 HD nel media player
400 fotogrammi
Formati fotogrammi compatibili
PNG, TGA, BMP, GIF, JPEG e TIFF
Formati video dell’archivio
TGA
Formati audio dell’archivio
WAV, MP3 e AIFF
Display
Pannello frontale
Monitor LCD 2,2 pollici per il video; 22 pulsanti LED per la configurazione e la commutazione d’emergenza; 8 pulsanti per sorgenti; 4 pulsanti per transizioni; 6 pulsanti per talkback e mix; manopola del menù; pulsante Set; pulsante di blocco del pannello
Elaborazione
Ritardo elaborazione
< 10 linee
Mixer
48 canali
On/Off/Audio Follow Video selezionabili
Monitoraggio livelli audio e picco
Controllo master gain
EQ parametrico a 6 bande, dinamica con espansore, gate, compressore e limitatore
Riduzione della risoluzione
No
Software
Pannello di controllo incluso
ATEM Software Control incluso gratuitamente per Mac 11.11 Big Sur, Mac 12 Monterey o successivo e Windows 10 o 11
Aggiornamenti software
Da un computer Mac OS o Windows mediante connessione USB o ethernet. L’utilità ATEM Setup è inclusa
Configurazione
Con ATEM Software Control, ad eccezione dell'indirizzo IP dello chassis ATEM (configurabile con l’utilità ATEM Setup tramite USB)
Requisiti di alimentazione
Alimentazione
1 x AC 100-240 interna
Consumo energetico
52W
Installazione
Installazione
1 RU
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazion
