Smart Videohub CleanSwitch 12x12
Il router compatto 6G-SDI offre sincronizzazione di frame su tutti gli ingressi, per una perfetta commutazione tra tutte le fonti video dello stesso standard. E' ideale per la sincronizzazione automatica di 12 segnali SDI. Smart Videohub CleanSwitch 12x12 presenta 12 ingressi e 12 uscite per qualsiasi formato video SD, HD e Ultra HD.

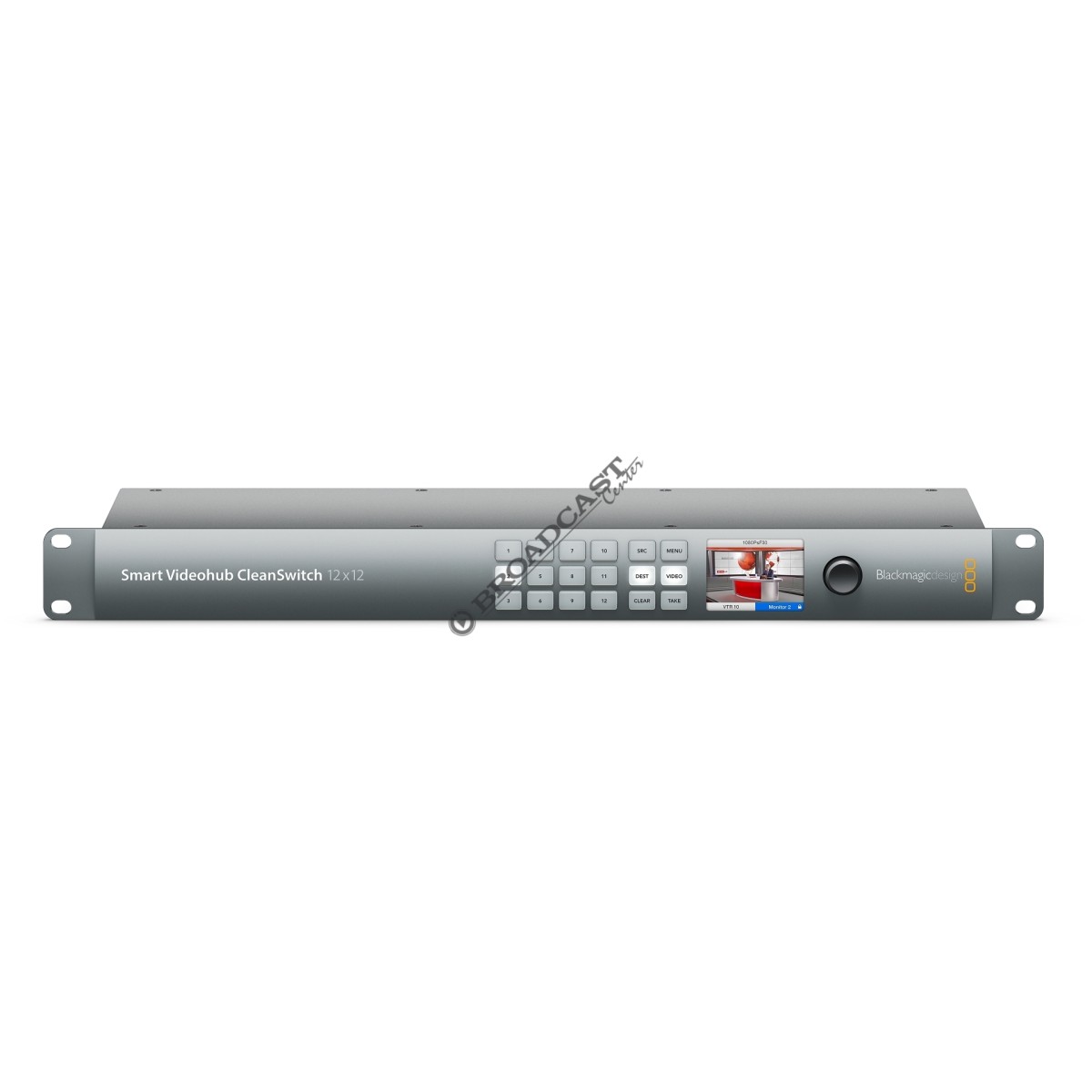

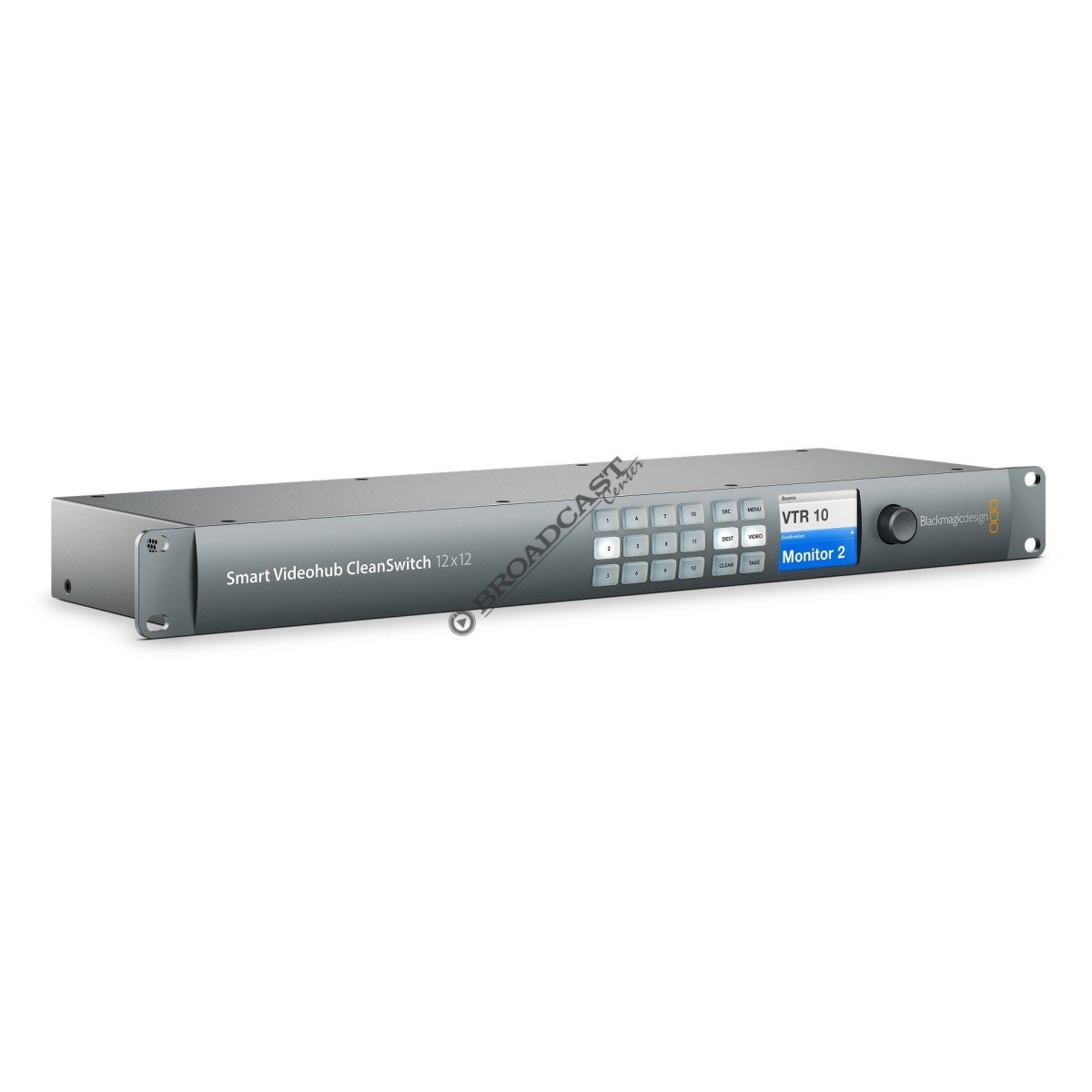

Supporta diversi formati in entrata sul router contemporaneamente, per una perfetta commutazione tra i formati che hanno lo stesso frame rate dell'ingresso di riferimento, e lo stesso standard video. L'elegante pannello frontale in metallo include pulsanti, una manopola di controllo e un display LCD per monitorare il video e le operazioni di routing. Il controllo remoto si effettua tramite ethernet.
BlackMagic Smart Videohub CleanSwitch 12x12 Matrice
Il router compatto 6G-SDI offre sincronizzazione di frame su tutti gli ingressi, per una perfetta commutazione tra tutte le fonti video dello stesso standard. E' ideale per la sincronizzazione automatica di 12 segnali SDI. Smart Videohub CleanSwitch 12x12 presenta 12 ingressi e 12 uscite per qualsiasi formato video SD, HD e Ultra HD.
Supporta diversi formati in entrata sul router contemporaneamente, per una perfetta commutazione tra i formati che hanno lo stesso frame rate dell'ingresso di riferimento, e lo stesso standard video. L'elegante pannello frontale in metallo include pulsanti, una manopola di controllo e un display LCD per monitorare il video e le operazioni di routing. Il controllo remoto si effettua tramite ethernet.
| Connessioni | |
| Ingressi video SDI | 12 x SD-SDI, HD-SDI e 6G-SDI a 10 bit |
| Uscite video SDI | 12 x SD-SDI, HD-SDI e 6G-SDI a 10 bit |
| Trasmissione SDI | 270Mb, 1.5G, 3G, 6G |
| Ingressi video con sincronizzazione di frame |
Su tutti i 12 ingressi |
| Reclocking SDI | Su tutte le uscite SDI |
| Crosspoint aggiuntivi | 20 |
| Ingresso di riferimento | Tri-sync o black burst |
| Connessione pannello di controllo |
Ethernet |
| Connessione per controllo seriale |
RJ-6 RS-422 |
| Compatibilita' multirate | Rilevamento automatico di SD, HD e 6G-SDI. Routing simultaneo di video 4K, HD, e SD |
| Aggiornameti | USB |

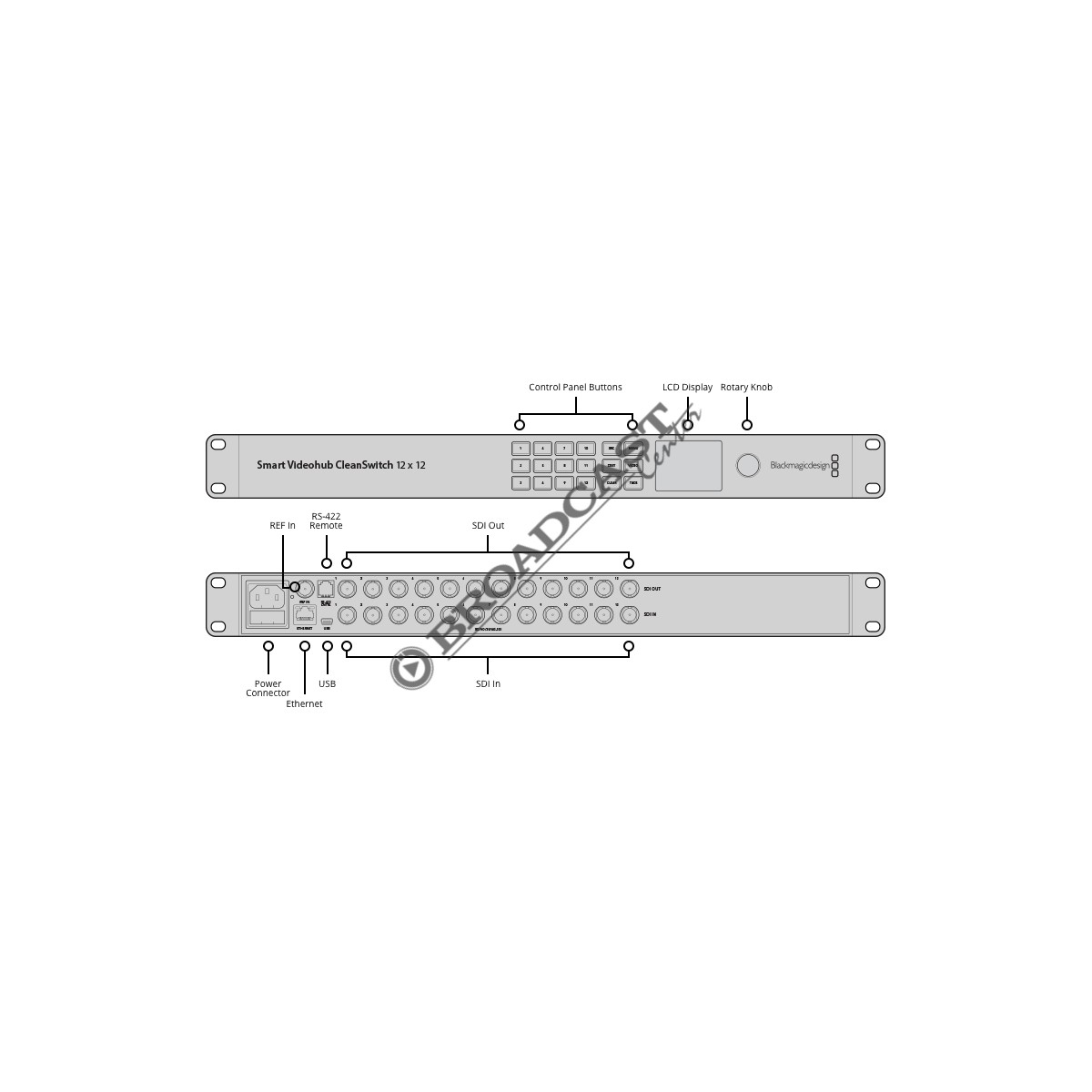

| Pannello di controllo frontale | 12 pulsanti per il controllo locale di Videohub. 6 pulsanti e manopola di scorrimento per controllo display LCD, o RJ45 ethernet. |
| Configurazione del router | Tramite il display LCD sul pannello frontale, o RJ45 ethernet |
| Controllo router RS-422 | 1 x ingresso per controllo commutazione dei crosspoint del router |
| Standard | |
| Video SD | 525i59.94 NTSC, 625i50 PAL |
| Video HD | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| Video 2K | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 |
| Video 4K | 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| Conformita alla norma SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B , ITU-R BT.656 e ITU-R BT.601 |
| Campionamento video SDI | 4:2:2 e 4:4:4 |
| Campionamento audio SDI | Frequenza di campionamento di standard televisivo di 48kHz e 24 bit |
| Precisione colore SDI | 4:2:2 a 10 bit e 4:4:4 |
| Spazio colore SDI | YUV o RGB |
| Commutazione automatica SDI | Seleziona automaticamente tra SD-SDI, HD-SDI, e 6G-SDI su ogni ingresso |
| Metadati SDI compatibili | Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M |
| Controllo | |
| Pannello di controllo integrato |
12 pulsanti per il controllo locale di Videohub, 6 pulsanti e manopola per navigare il menù. Display LCD a colori 2,2" |
| Pannello di controllo esterno | Include il software di controllo Blackmagic Videohub per Mac OS X e Window. Compatibile con i pannelli di controllo fisici Blackmagic Smart Control e Master Control. Include Blackmagic Videohub SDK e Ethernet Videohub Control Protocol |
| Software | |
| Software di controllo | Software di controllo router incluso gratuitamente per Windows e Mac OS X |
| Aggiornamento del software interno | Tramite applicazione di aggiornamento (inclusa) |
| Sistemi operativi | macOS 10.12 Sierra, macOS High Sierra 10.13 o successivo, Windows 8.1 o Windows 10 |
| Display | Display LCD integrato per monitoraggio video e impostazioni menù |
| Requisiti di alimentazione | |
| Protezione in assenza di alimentazione | Le connessioni del router sono mantenute e ripristinate in fase d'accensione |
| Alimentazione | È necessario un cavo di alimentazione IEC. Ingresso 90-240V AC |
| Specifiche fisiche | 482mm x 44mm x 160mm / 1.88Kg |
| Installazione fisica | Una unità di rack, meno di 15 cm di profondità |
| Specifiche ambientali | |
| Temperatura operativa | da 0 a 40 C |
| Temperatura di stoccaggio | da -25 a 45 C |
| Umidita' relativa | da 0% a 90% senza condensazione |
