Ingressi video SDI
20
Clicca qui per la lista delle schede compatibili.
Blackmagic Videohub 20x20 12G
Brand:

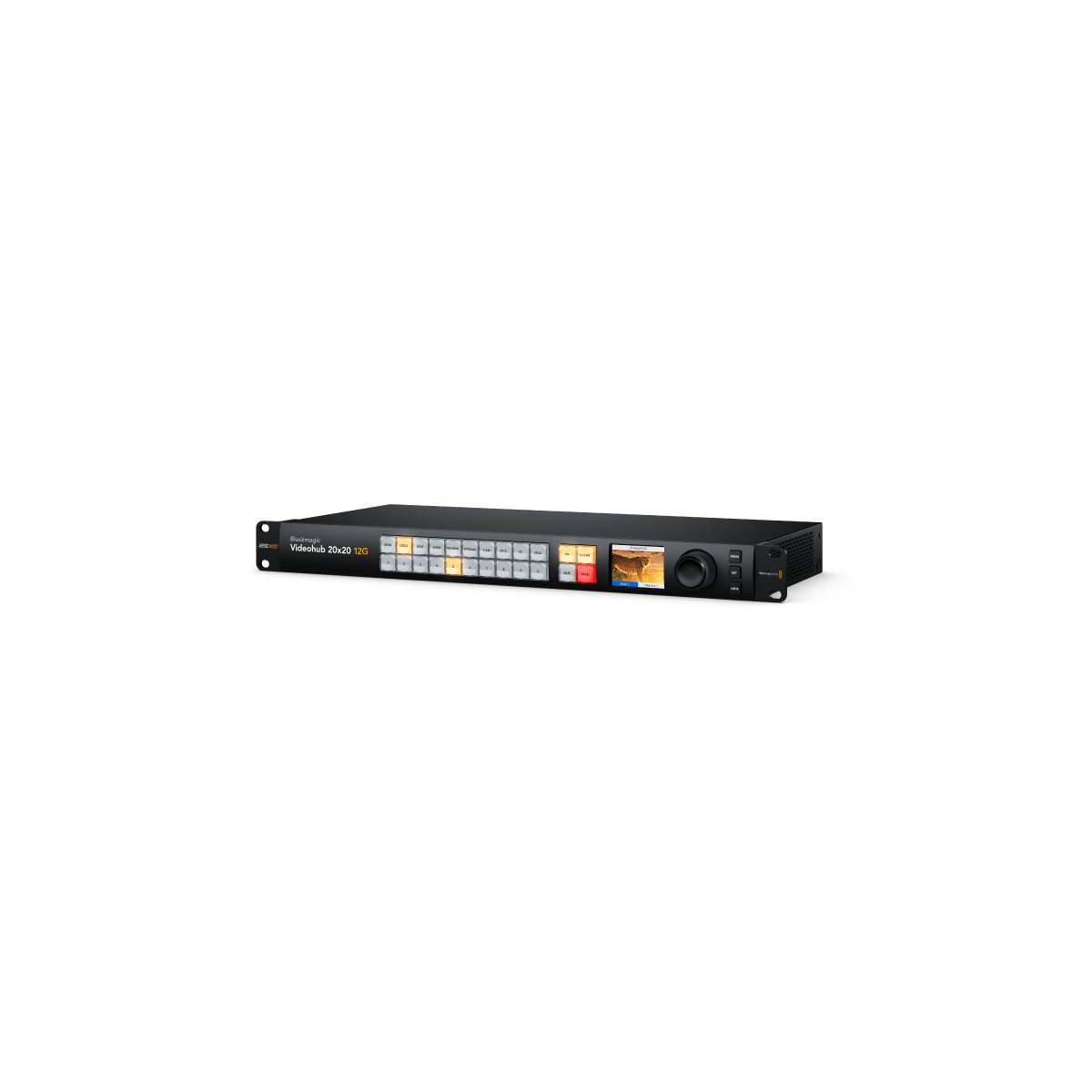

Potente matrice video 20x20 12G-SDI a zero latenza, compatibile con qualsiasi combinazione di SD, HD e Ultra HD contemporaneamente. Dispone di 20 ingressi e 20 uscite 12G-SDI e di connessioni di riferimento racchiusi in una sola unità di rack. Il pannello LCD frontale consente di vedere il video prima di instradarlo e mostra chiaramente le etichette e gli standard video.
Le operazioni di routing si gestiscono direttamente dai pulsanti di selezione e tramite la grande manopola di controllo con frizione elettronica. Offre reclocking SDI e controllo esterno tramite ethernet e supporta tutti gli standard video SDI fino al 2160p60.
Con le nuove matrici Blackmagic Videohub 12G-SDI è facile collegare tutta la tua attrezzatura senza cablaggi complicati! Blackmagic Videohub supporta il 12G-SDI, così potrai connettere e distribuire qualsiasi combinazione di SD, HD e Ultra HD contemporaneamente dalla stessa matrice. Inoltre la latenza zero di Videohub lo rende ideale per le produzioni dal vivo e le trasmissioni.

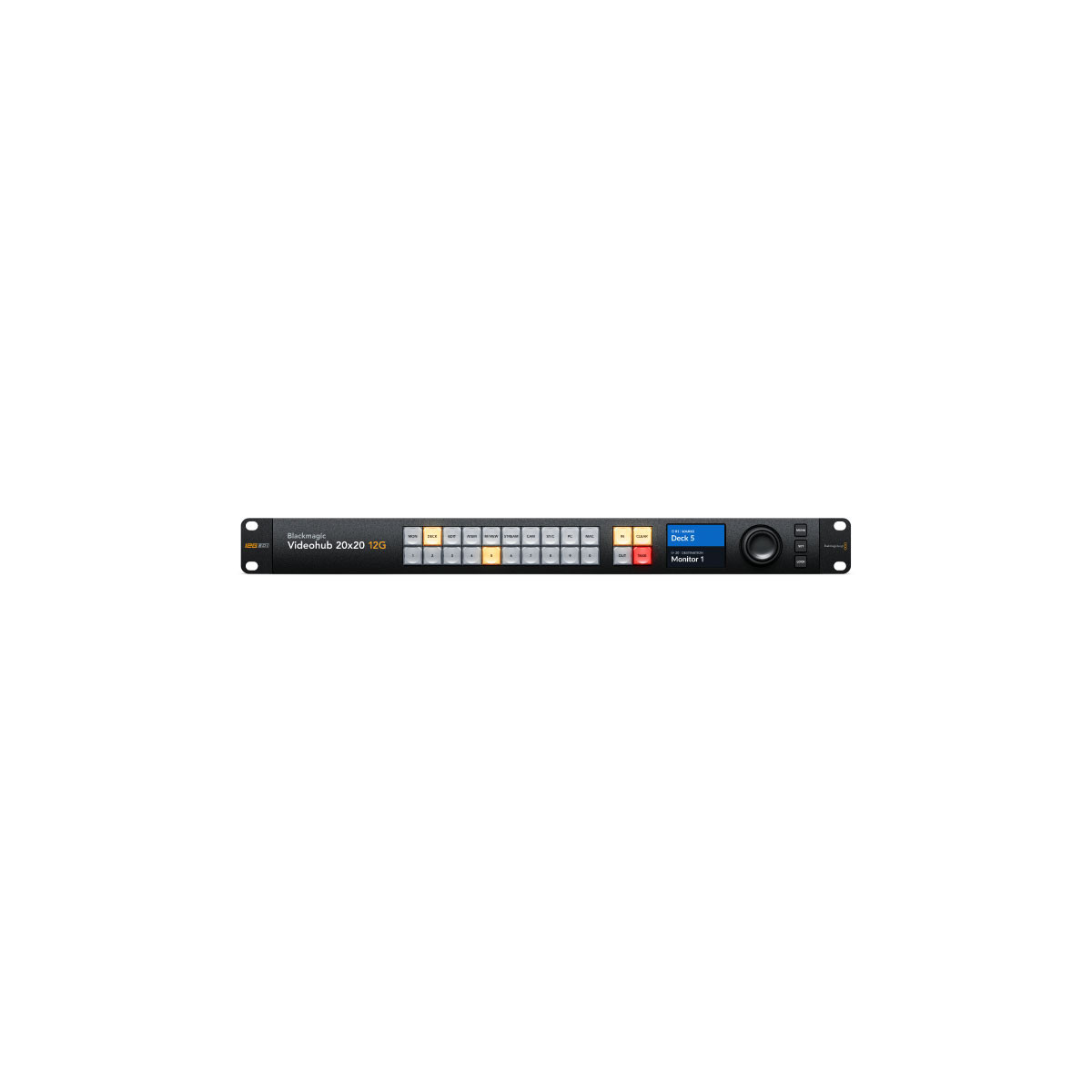

L’elegante design del pannello frontale vanta un display LCD per visualizzare le etichette e il video live, pulsanti di selezione veloce, e una manopola in metallo lavorato rivestita in gomma morbida per navigare tra le fonti video. Grazie alla porta ethernet, la matrice si controlla in remoto con una varietà di dispositivi hardware o tramite pannelli di controllo software.
Con Blackmagic Videohub 12G i grovigli di cavi sono un ricordo del passato perché consente di collegare tutti i dispositivi SDI direttamente alla matrice, e di gestire i percorsi di routing elettronicamente. Non servono più diagrammi complicati per configurare lo studio: potrai destinare qualsiasi ingresso video a qualsiasi uscita video, e persino un ingresso singolo a più uscite.
In questo modo qualsiasi fonte è visualizzabile sui monitor dello studio, garantendo la massima flessibilità per gestire qualsiasi cambiamento, anche in caso di emergenza. Potrai inoltre collegare vari registratori HyperDeck per la masterizzazione ridondante, oppure indirizzare il video a vari processori di streaming per la trasmissione su qualsiasi piattaforma. Blackmagic Videohub 12G è utile anche per fornire ingressi aggiuntivi allo switcher ATEM!
Matrice video più grande 20x20 12G-SDI a zero latenza. Supporta qualsiasi combinazione di SD, HD e Ultra HD contemporaneamente. Il pannello di controllo integrato include un display LCD e una manopola di controllo. Offre reclocking SDI e controllo esterno tramite software.

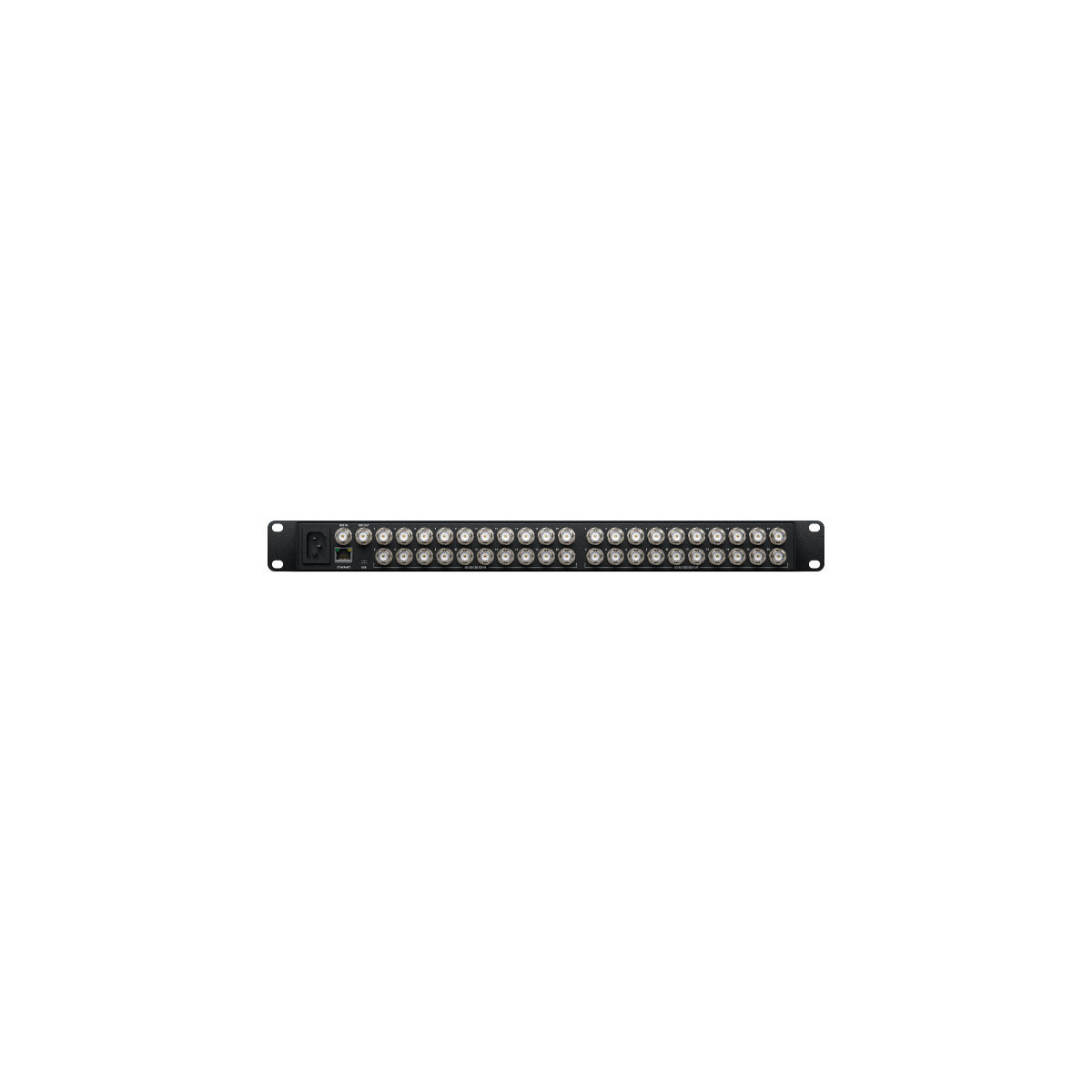

Connessioni
Uscite video SDI
20
Trasmissione SDI
DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G
Risincronizzazione di sorgenti
No
Reclocking SDI
Su tutte le uscite SDI
Ingressi di riferimento
Tri-Sync o Black Burst
Reference Outputs
Uscita di loop del segnale di riferimento
Ethernet
10/100/1000 BASE-T
Interfaccia computer
USB-C
Standard
Standard video SD
525i59.94 NTSC, 625i50 PALStandard video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Standard video 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Standard video 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 and ITU‑R BT.601
Campionamento audio SDI
Frequenza di campionamento di 48kHz e 24 bit (standard televisivo)
Campionamento video SDI
YUV 4:2:2 e RGB 4:4:4
Precisione colore SDI
4:4:4 RGB a 10 e 12 bit in tutte le modalità HD e 2K; in Ultra HD fino al 2160p30 e in 4K fino al 4Kp30 DCI. 4:2:2 YUV a 10 bit in tutte le modalità
Spazio colore SDI
REC 601, REC 709, REC 2020
Auto commutazione SDI
Selezione automatica tra 270Mb SD-SDI, 1.5G HD-SDI, 3G HD-SDI di livello A e B, 6G HD-SDI, 12G-SDI e DVB-ASI su ogni ingresso, per poter utilizzare uno standard televisivo diverso su ognuno.
Metadati SDI compatibili
Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M
Controllo
Pannello di controllo integrato
24 pulsanti per il controllo locale, 3 pulsanti e manopola per navigare i menù. Display a colori di 2,2 pollici
Pannello di controllo esterno
Include il software di controllo Blackmagic Videohub per Mac e Window. Compatibile con i pannelli esterni Videohub Smart Control Pro e Videohub Master Control Pro Include Blackmagic Videohub SDK e Ethernet Videohub Control Protocol
Connessione pannello di controllo
Ethernet
Software
Controllo software
Software di controllo incluso gratuitamente per Windows™ e Mac™
Aggiornamento del software interno
Tramite applicazione di aggiornamento (inclusa)
Sistemi operativi
Mac 12.0 Monterey
Mac 13.0 Ventura o successivo
Windows 10 a 64 bit
Windows 11
Display
Display
Display LCD 2,2" integrato per monitoraggio video e menù impostazioni
Requisiti di alimentazione
Alimentazione
1 x interna, AC 100-240V 50/60Hz È necessario un cavo di alimentazione IEC
Protezione in assenza di alimentazione
I crosspoint sono mantenuti e ripristinati in fase d'accensione
Consumo energetico
27,5 W (max)
Installazione
Altezza 1RU
Specifiche fisiche
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazione
Il prodotto include
Blackmagic Videohub 20x20 12G
Wallet di benvenuto con codice QR per scaricare il software
