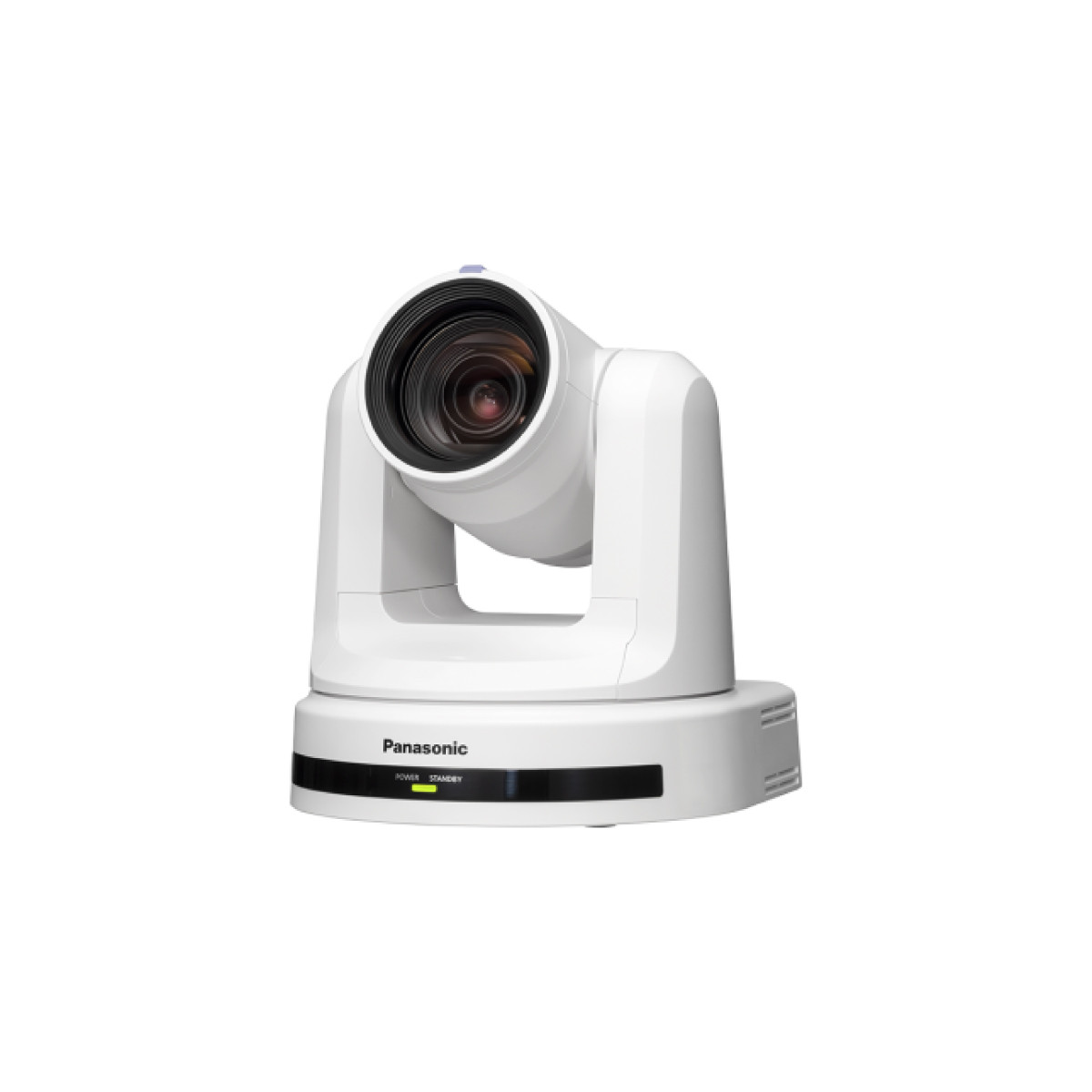

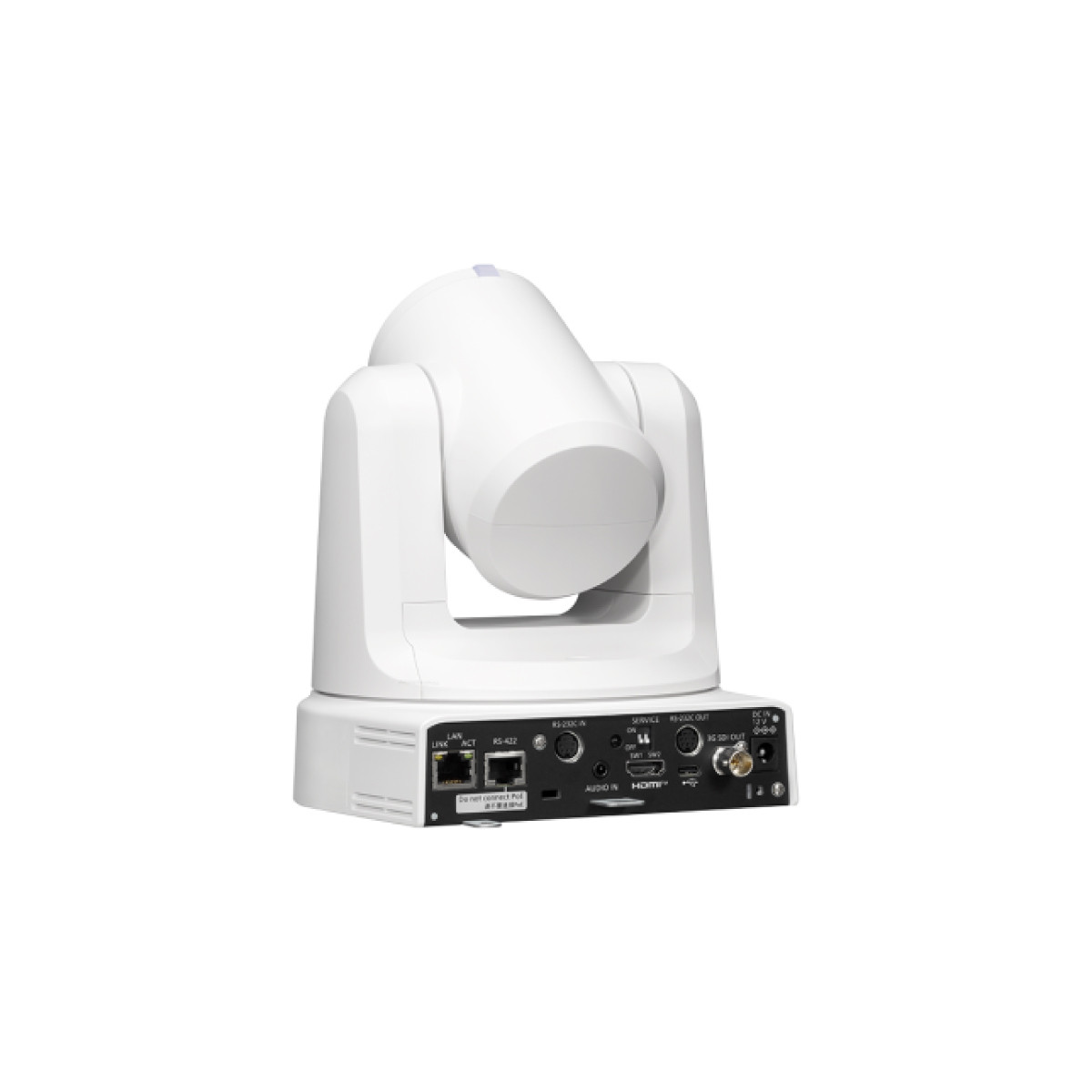

Panasonic AW-HE20
L'AW-HE20 ha un corpo compatto e di nuova concezione, che lo rende molto facile da maneggiare e da installare in qualsiasi tipo di ambiente, soprattutto quando si posiziona la camera su tralicci, soffitti o supporti a parete per aule e sale riunioni.
PTZ camera di dimensioni compatte e grandangolo 71° HD 50/60p a 1920 x 1080
Uscita simultanea 3G-SDI, HDMI e USB
Streaming video di alta qualità per una comunicazione online più confortevole
Eccellente flessibilità del sistema per ottenere un cablaggio intelligente
L'AW-HE20 è stato progettato per supportare i seguenti mercati:
Eventi in diretta streaming
Istruzione superiore
Installazioni aziendali
Soluzione a cavo singolo
L'HE20 offre anche il supporto PoE+ per l'alimentazione della telecamera, il controllo e la trasmissione video su un singolo cavo.
Supporto per contenuti video online
Quando si utilizza il software del driver USB virtuale PTZ e si utilizza una connessione LAN, è possibile ottenere video e audio dall'AW-HE20 allo stesso modo di una telecamera USB. Ciò garantisce anche la connettività con piattaforme video tra cui Panopto.
Sensore aggiornato per la produzione HD
L'HE20 è dotato di un sensore MOS da 1/2,8" che produce straordinari video Full-HD. L'AW-HE20 supporta 3G SDI, HDMI e IP, il che lo rende un'opzione ideale per l'utilizzo all'interno di flussi di lavoro esistenti grazie alla sua funzione di uscita video simultanea.
Obiettivo grandangolare
L'AW-HE20 introduce un nuovo obiettivo grandangolare con un campo visivo di 71° e uno zoom ottico 12x, che consente di riprendere un'ampia area da uno spazio di installazione limitato. Ciò consente di effettuare riprese in sale riunioni e spazi di raccolta.
Supporto protocollo IP
RTMP/RTMPS*1 fornisce lo streaming diretto ai servizi di trasmissione in diretta come YouTube Live e Facebook Live direttamente dalla telecamera.
Flussi di lavoro semplificati
Panasonic offre un intero ecosistema di soluzioni per consentire l'introduzione agevole delle nuove telecamere PTZ nei sistemi di telecamere esistenti. Ciò include l'uso con i controller della telecamera remota, il software di controllo centralizzato PTZ Control Center e altri software Panasonic della gamma Broadcast e ProAV.
- Risoluzione sensore
- 8,5 MP
- Tipo sensore
- 1/2.8 - MOS
- Zoom
- 12x
- Video I/O
- 3G-SDI OUT
HDMI OUT
| Comprehensive | ||
|---|---|---|
| Power Requirements | 12 V DC (10.8 V to 13.2 V) (Supplied AC adapter) | |
| PoE+ | IEEE802.3at compliant: DC42.5 to 57 V | |
| Current Consumption | 1.3 A (Supplied AC adaptor), 0.4 A (PoE+ power supply) | |
| Ambient Operating Temperature | 0 °C to 40 °C (32℉ to 104℉) | |
| Allowable Humidity Ranges | 20 ％ to 90 ％ (no condensation) | |
| Storage Temperature | -20 °C to 50 °C (-4 °F to 122 °F) | |
| Mass | Approx. 1.9 kg (4.19lbs) (excluding ceiling mounting bracket) | |
| Dimensions (W x H x D) | 165.1 mm x 176.2 mm x 176.1mm (6.5 inches x 6.94 inches x 6.93 inches) (Excluding protrusions, cable cover, mounting bracket) |
|
| Finish | AW-HE20W: white AW-HE20K: black |
|
| Compatible controllers | AW-RP150GJ, AW-RP60GJ, AW-RM50AG | |
| Camera Part | ||
| Image Sensors | 1/2.8-type MOS x 1 | |
| Effective Pixels | Approx. 8,460,000 pixels | |
| Lens | Motorized Optical 12x zoom, F1.6 to F2.8 [f=3.9 mm to 46.8 mm; 35 mm equivalent: 26.4 mm to 316.4 mm] |
|
| Zoom | • Optical zoom: 12x • i.Zoom UHD 1.33x, FHD 1.33x • Digital extender zoom: 1.4x , 2x • Max Digital Zoom: 2x, 3x, 4x |
|
| Conversion Lens | Not supported | |
| Angle of Viwer Range | Horizontal angle of view: 71.0° (wide) to 6.0° (tele) Vertical angle of view: 43.0° (wide) to 3.0° (tele) Diagonal angle of view: 79.0° (wide) to 7.0° (tele) |
|
| Minimum Illumination | 0.4 lx (50IRE, Gain=42dB, Shutter Speed 1/30, IRIS=F1.6) | |
| Horizontal Resolution | FHD: 1,000 Typ (Center area) | |
| Gain Selection | Auto, 0dB to 42dB*1 | |
| Frame Mix | Auto, 0dB, 6dB, 12dB, 18dB, 24dB | |
| Electronic Shutter Speed | 50 Hz | 1/1, 1/2, 1/3, 1/6, 1/12, 1/25, 1/50, 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/16000 |
| 59.94 Hz/60Hz | 1/1, 1/2, 1/3, 1/7, 1/15, 1/30, 1/60, 1/120, 1/240, 1/480, 1/1000, 1/2000,1/4000, 1/8000, 1/16000 | |
| Synchro Scan | 59.94p | 60.0 Hz to 660.0 Hz |
| 29.97p | 60.0 Hz to 660.0 Hz | |
| 50p | 50.0 Hz to 570.1Hz | |
| 25p | 50.0 Hz to 570.1Hz | |
| White Blance | ATW, AWB A, AWB B, 3200K, 5600K | |
| Chroma Amount Variability | 11 steps (0 to 10) | |
| Output Format (HDMI) | [60Hz] 1080/60p, 1080/60i, 1080/30p, 720/60p [59.94Hz] 1080/59.94p, 1080/59.94i, 1080/29.97p, 720/59.94p [50Hz] 1080/50p, 1080/50i, 1080/25p, 720/50p |
|
| Output Format (SDI) | [60Hz] 1080/60p, 1080/60i, 1080/30p, 720/60p [59.94Hz] 1080/59.94p, 1080/59.94i, 1080/29.97p, 720/59.94p [50Hz] 1080/50p, 1080/50i, 1080/25p, 720/50p |
|
| Input | ||
| Input Connector | DC 12 V IN | |
| Mic/Line input | MIC/LINE input compatible (SDI/HDMI/IP/USB) AAC compatible (compatible with IP only) ø 3.5 mm stereo mini jack Imbalance • During MIC input Input level: –40 dBV（0 dB=1 V/Pa、1 kHz） Compatible Plug-in power, Supply voltage: 2.5 V ± 0.5 V • During LINE input Input level: Approx. –10 dBV • Variable input volume range: –36 dB to +12 dB (3 dB step) • Embedded audio output level: –12 dBFS • Sampling frequency: 48 kHz • Number of quantization bits: 16 bits |
|
| Output | ||
| Video Output | HDMI | HDMI Connector 4:4:4/8 bit • HDCP is not supported. • Viera Link is not supported. |
| 3G SDI OUT | 75Ω BNC • Level-A supported*2 |
|

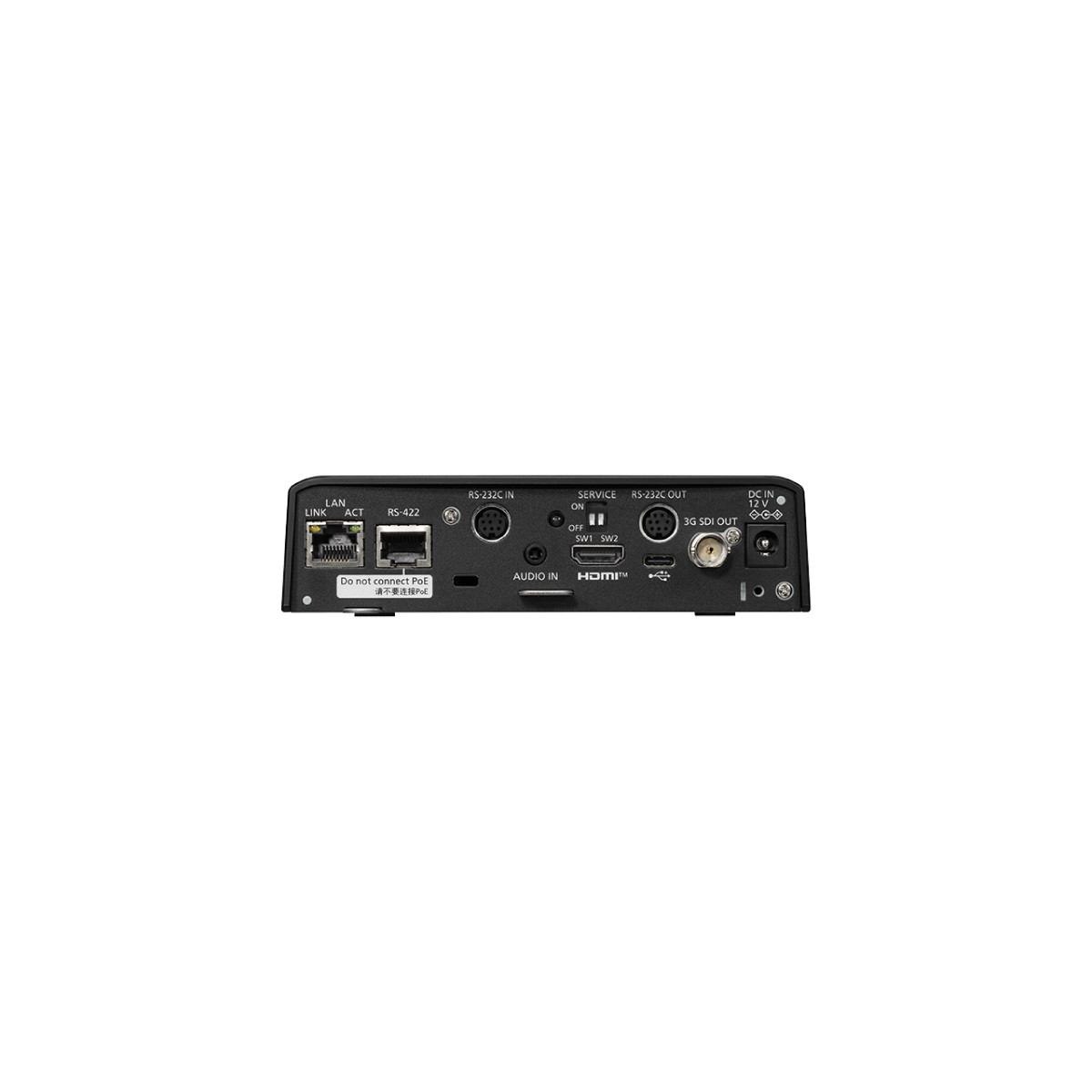

| Input/Output | ||
| Input/Output Connector | LAN | LAN terminal for IP control (RJ-45) |
| USB | Type-C connector | |
| RS-422 | CONTROL IN RS422A (RJ-45) | |
| RS-232C | Mini DIN 8-pin (IN)/Mini DIN 8-pin (OUT) | |
| Pan-tilt Head Unit | ||
| Camera /Pan-tilt Head Control | IP connecting cable | • If you have a PoE+ ethernet hub LAN cable*3 (category 5e or above, straight cable) Max 100 m (328 ft) • If you don't have a PoE+ ethernet hub LAN cable*3 |
| AW protocol connecting cable | • LAN cable*3 (category 5e or above, straight cable) Max 1000 m (3280 ft) | |
| Standard protocol connecting cable | Mini Din 8-pin cable (male) | |
| Installation Method | Stand-alone (Desktop) or suspended (Hanging)*4 | |
| Pan/tilt Operation Speed | Speed range: Manual: 0.1°/s to 100°/s Preset: 0.1°/s to 200°/s (Tilt: to 140°/s) |
|
| Panning Range | ±170° | |
| Tilting range | -30° to 90°*5 | |
| Quietness | NC40 or less (60 deg/sec or less) NC55 or less (100 eg/sec or less) |
|
| Supported Operating Systems and Web Browsers | Windows*6 | Windows 10 Windows® Internet Explorer® 11 (32 bit / 64 bit) Microsoft Edge Google Chrome |
| Mac*6 | Mac OS v10.15 Mac OS v10.14 Mac OS v10.13 Mac OS v10.12 Safari Google Chrome |
|
| IP Streaming | ||
| Image Streaming Mode | MJPEG (HTTP), H.264 (RTSP/RTMP/RTMPS), H.265 (RTSP) | |
| Image resolution | MJPEG | 1280x720, 640x360 |
| H.264/H.265 | 1920x1080, 1280x720, 640x360 | |
| Image Transmission Setting (frame rate) | MJPEG | Max 30fps (25fps)*7 |
| H.264 | [60Hz/59.94Hz] 5fps/15fps/30fps/60fps [50Hz] 5fps/10fps/25fps/50fps |
|
| H.265 | [60Hz/59.94Hz] 5fps/15fps/30fps/60fps [50Hz] 5fps/10fps/25fps/50fps |
|
| Image Transmission Setting (bit rate) | MJPEG | Unspeficied*7 |
| H.264 | RTSP/RTMP: 1024kbps to 32768kbps RTMPS: 1024kbps to 8192kbps |
|
| H.265 | 1024kbps to 32768kbps | |
| Audio Compression Type | AAC-LC, 48kHz/16bit/2ch | |
| Supported Protocols | IPv6 | TCP/IP, UDP/IP, HTTP, RTSP, RTP, RTP/RTCP, DNS, ICMPv6, NTP |
| IPv4 | TCP/IP, UDP/IP, HTTP, RTSP, RTP, RTP/RTCP, DHCP, DNS, ICMP, ARP、RTMP, RTMPS, NTP | |
| USB web camera | ||
| Image output | USB Video Class Ver1.1 | |
| Imate output type | YUV (Uncompressed), MJPEG, H.264 | |
| Image resolution | YUV | 640x360 |
| MJPEG | 1920x1080, 1280x720, 640x360 | |
| H.264 | 1920x1080, 1280x720, 640x360 | |
| Image Transmission Setting (frame rate) | YUV | [60Hz/59.94Hz]:15fps [50Hz]:10fps |
| MJPEG | [60Hz/59.94Hz] 5fps, 15fps, 30fps [50Hz] 5fps 10fps, 25fps |
|
| H.264 | [60Hz/59.94Hz] 5fps, 15fps, 30fps, 60fps [50Hz] 5fps, 10fps, 25fps, 50fps |
|
| Audio Output | USB Audio Class Ver1.0 | |
| Audio Compression Type | Linear PCM, 48KHz/16bit/2ch | |
- *1: Can be set in 3 dB step increments.
- *2: Embedded audio is not supported.
- *3: STP (Shielded Twisted Pair) is recommended.
- *4: To ensure safety, the unit must be secured using the mount bracket supplied.
- *5: The main unit may appear in the video depending on the pan/tilt position.
- *6: Supported OS indicated are for browsers current as of September 2021. See “Service and Support / PASS” for the latest information on browser support.
- *7: JPEG and H.264, H.265 simultaneous operation is possible.
