Blackmagic Studio Fiber Converter
Blackmagic Studio Fiber Converter si installa in studio o nei veicoli di regia mobile, lontano dalla telecamera. Questo dispositivo converte i segnali provenienti dalla telecamera in segnali conformi agli standard televisivi, utilizzabili con switcher, mixer audio, e interfacce talkback. Vanta una fonte di alimentazione ad alta capacità per mantenere in funzione la telecamera e gli accessori collegati.
Dispone di connessioni per tally, e 2 intercom bicanale per sistemi talkback di terzi, con un canale di talkback di backup per consentire la comunicazione tra ingegneri se la fibra cessa di funzionare. Trasporta il flusso Ultra HD dalla camera, 3 segnali HD di ritorno, controllo remoto di camera e PTZ, talkback supplementare, e ethernet tramite un singolo cavo SMPTE in fibra ottica.

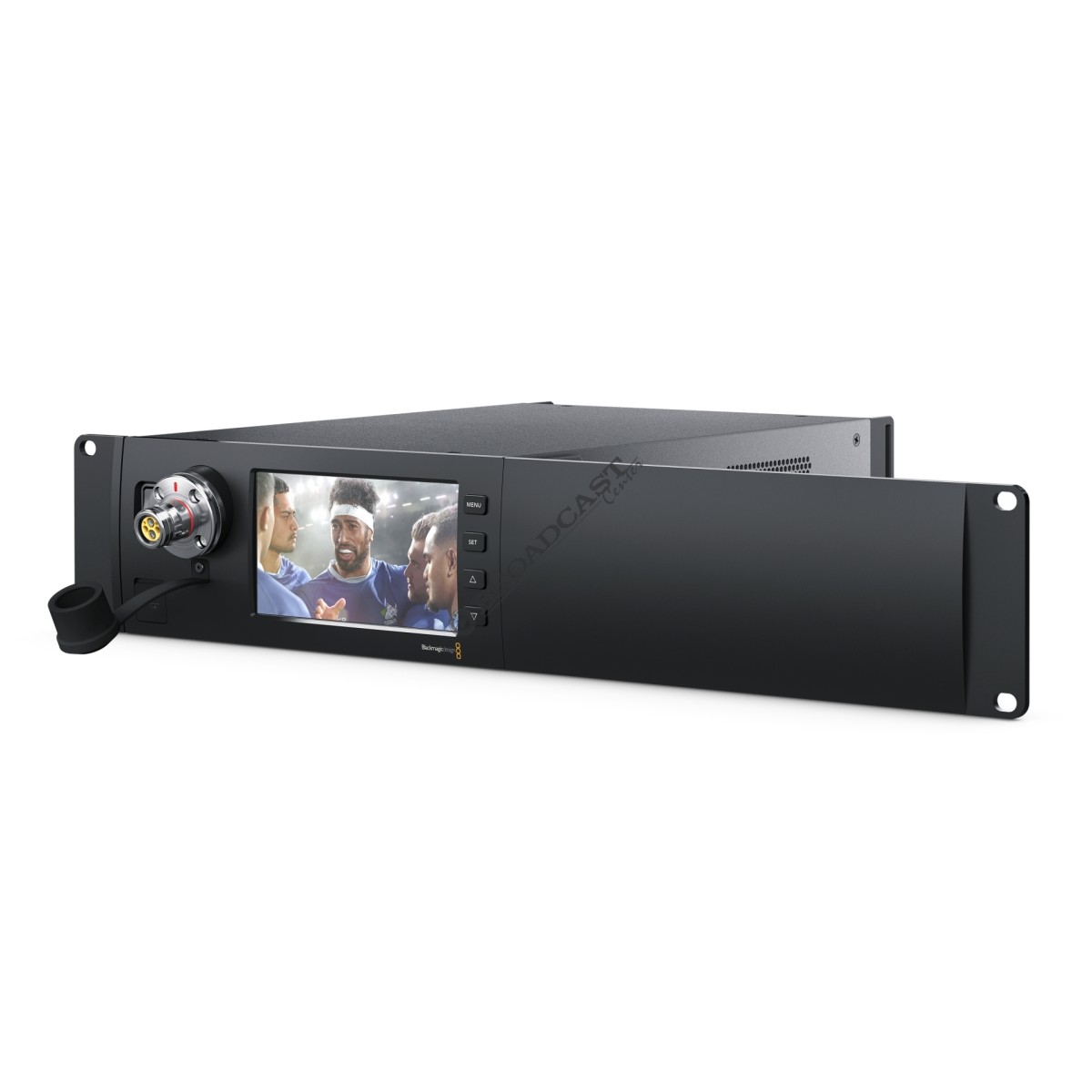

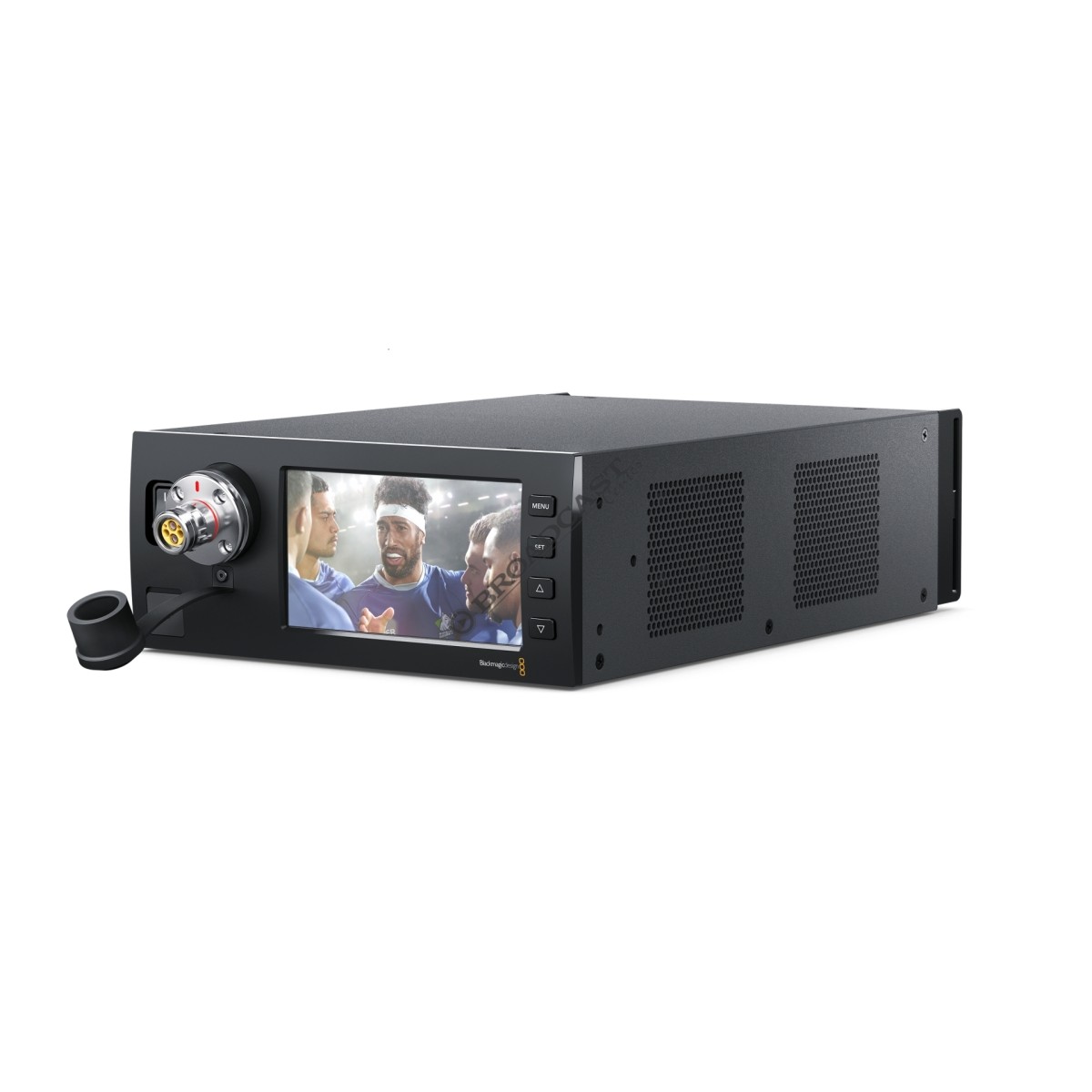

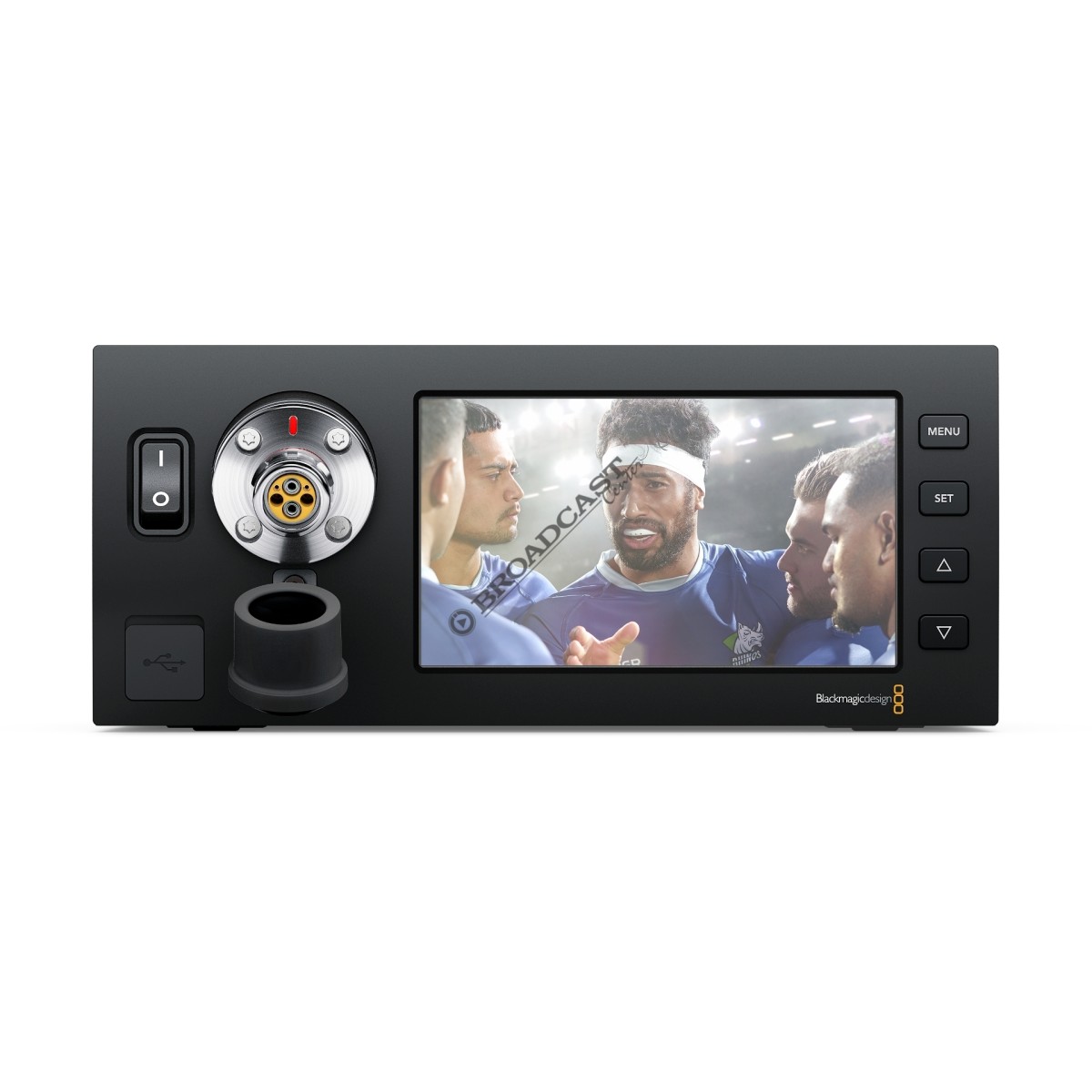

Inoltre l'ampio display LCD da 5 pollici accanto al connettore per fibra SMPTE sul lato frontale ti permette di monitorare i segnali in arrivo da una telecamera remota. In questo modo aggiornare e verificare il funzionamento della telecamera remota è facile e immediato!
Blackmagic Studio Fiber Converter
Blackmagic Studio Fiber Converter si installa in studio o nei veicoli di regia mobile, lontano dalla telecamera. Questo dispositivo converte i segnali provenienti dalla telecamera in segnali conformi agli standard televisivi, utilizzabili con switcher, mixer audio, e interfacce talkback. Vanta una fonte di alimentazione ad alta capacità per mantenere in funzione la telecamera e gli accessori collegati. Dispone di connessioni per tally, e 2 intercom bicanale per sistemi talkback di terzi, con un canale di talkback di backup per consentire la comunicazione tra ingegneri se la fibra cessa di funzionare. Trasporta il flusso Ultra HD dalla camera, 3 segnali HD di ritorno, controllo remoto di camera e PTZ, talkback supplementare, e ethernet tramite un singolo cavo SMPTE in fibra ottica. Inoltre l?ampio display LCD da 5 pollici accanto al connettore per fibra SMPTE sul lato frontale ti permette di monitorare i segnali in arrivo da una telecamera remota. In questo modo aggiornare e verificare il funzionamento della telecamera remota è facile e immediato!
Posiziona le telecamere fino a 2 km di distanza dallo studio o dalla regia mobile usando fibra SMPTE. Blackmagic Studio Fiber Converter converte video SDI, audio, e segnali di controllo remoto in un singolo cavo in fibra ottica, che si connette al convertitore Blackmagic Camera Fiber Converter collegato alla telecamera. Il video e i dati sono trasmessi mediante un IP standard, per immagini di ottima qualità a bassissima latenza. Ospita una connessione 12G-SDI per trasmettere un segnale HD o Ultra HD, o tre segnali HD di ritorno, connessioni standard per controllo telecamera, PTZ, due intercom bicanale per talkback, tracker per talkback, tally, e un display LCD da 5 pollici per il monitoraggio delle immagini e dei segnali di ritorno. Inoltre Blackmagic Studio Fiber Converter alimenta la telecamera connessa e i suoi accessori.

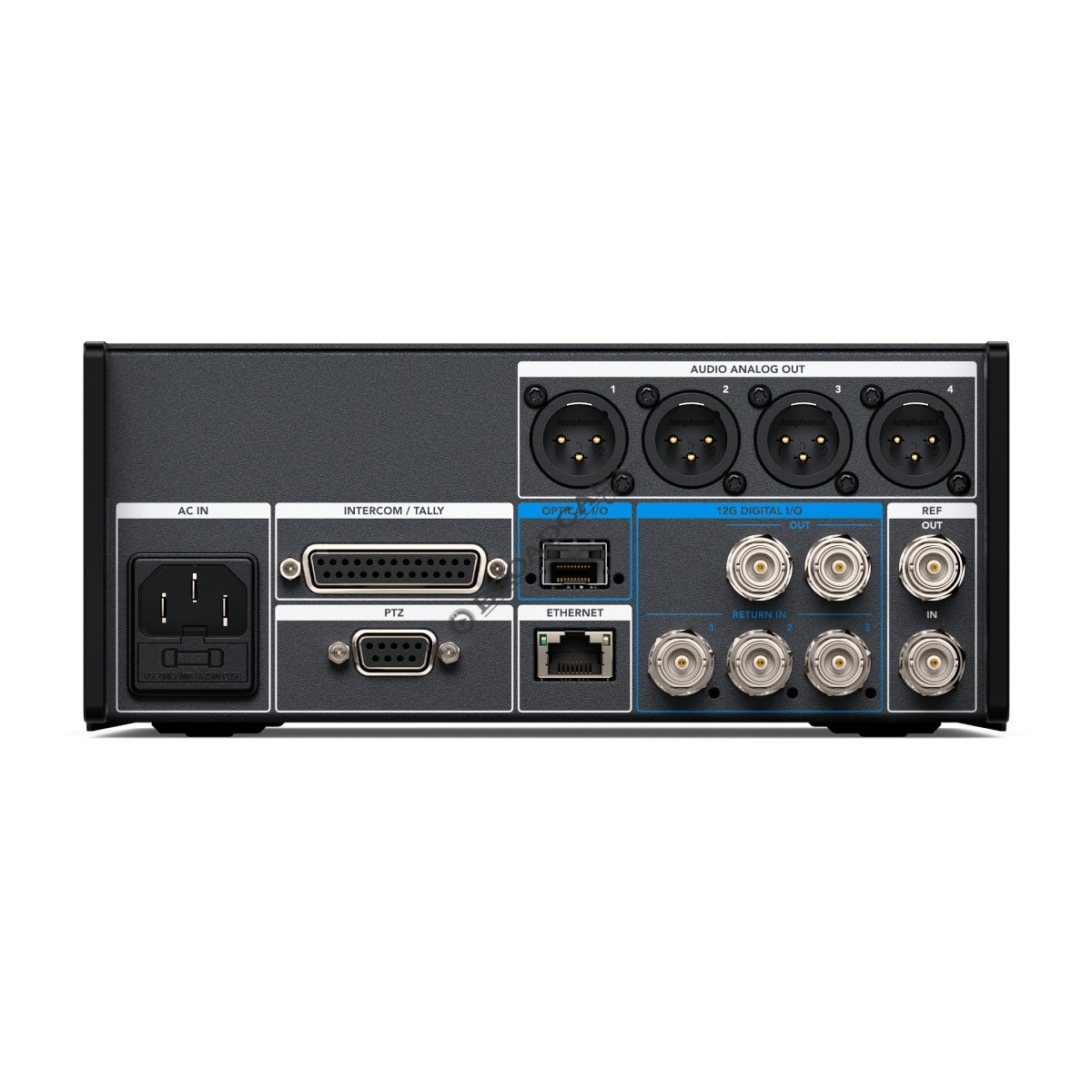

1. Porta di alimentazione Compatibile con un cavo IEC
2. Intercom/Tally Connettore a 25 pin per intercom e tally. Collega sistemi di terzi o estende la connessione dei convertitori ATEM esistenti ad altri dispositivi analogici PTZ Connettore D-Sub a 9 pin. Collega i controller
3. PTZ a Blackmagic Studio Fiber Converter con pass through a Blackmagic Camera Fiber Converter e gestisce teste remote tramite protocollo Visca
4. Audio analogico Out 4 uscite audio XLR per trasmettere l?audio collegato agli ingressi 1 e 2 della camera, e i 2 ingressi audio XLR su URSA Camera Fiber Converter
5. 12G SDI In/Out 5 uscite 12G?SDI per connettere il segnale di uscita della camera allo switcher e a un?altra destinazione come HyperDeck Studio per la registrazione ISO
6. Riferimento In/Out L?ingresso Ref In invia un segnale di riferimento tradizionale in arrivo da altri dispositivi broadcast alla camera; l?uscita Ref Out è di loop
7. Connettore USB C Aggiorna il software interno
8. Connettore SMPTE ibrido in fibra ottica Connettore femmina per collegare il cavo SMPTE in fibra
| Connessioni | ||
| Ingresso per fibra ottica | 1 x ingresso per fibra ottica ibrida SMPTE, con connettore maschio SMPTE 304 | |
| Ingresso video SDI | 3 x segnali 12G-SDI di ritorno, inclusi programma, controllo remoto, tally, genlock e intercom sull'ingresso 1 | |
| Uscita video SDI | 2 x uscite 12G-SDI per l'Ultra HD fino al 60p | |
| Audio talkback | Canali 15 e 16 SDI per la produzione, audio analogico in entrata e in uscita supportato tramite il connettore a 25 pin per il talkback per la produzione e per la comunicazione tecnica | |
| Uscita audio XLR bilanciato | 4 x uscite di audio analogico per la camera | |
| Uscita per fibra ottica | 1 x porta USB C | |
| Standard | ||
| Video HD | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 108023.998, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
|
| Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p60 | |
| Conformita' alla norma SDI |
SMPTE 259M, SMPTE 292M, 296M, 372M, 424M livello B, 425M | |
| Campionamento audio | Frequenza di campionamento di standard televisivo di 48kHz, conversione A/D a 24 bit | |
| Campionamento video | 4:2:2 | |
| Precisione colore | 10 bit | |
| Spazio colore | REC 709, REC 2020 | |
| Supporto multirate | SDI commuta tra HD, 3G-SDI, 6G-SDI e 12G-SDI | |
|
|
||
| Software | ||
| Software inclusi | Utilita' per aggiornamenti di firmware | |
| Sistemi operativi | Mac OS X 10.11 El Capitan, macOS 10.12 Sierra, macOS 10.13 High Sierra o successivo / Windows 8.1 o 10 | |
| Specifiche fisiche | ||
| Dimensioni | 140 mm x 191 mm x 138 mm | |
| Peso | 2,2 Kg | |
| Specifiche ambientali | ||
| Temperatura operativa | da 0 gradi a 40 gradi C | |
| temperatura di stoccaggio | da -20 gradi a 45 gradi C | |
| Umidita' relativa | da 0% a 90% senza condensazione | |
| Requisiti di alimentazione | Ingresso 110 - 240V AC | |
