Ingressi video SDI
2

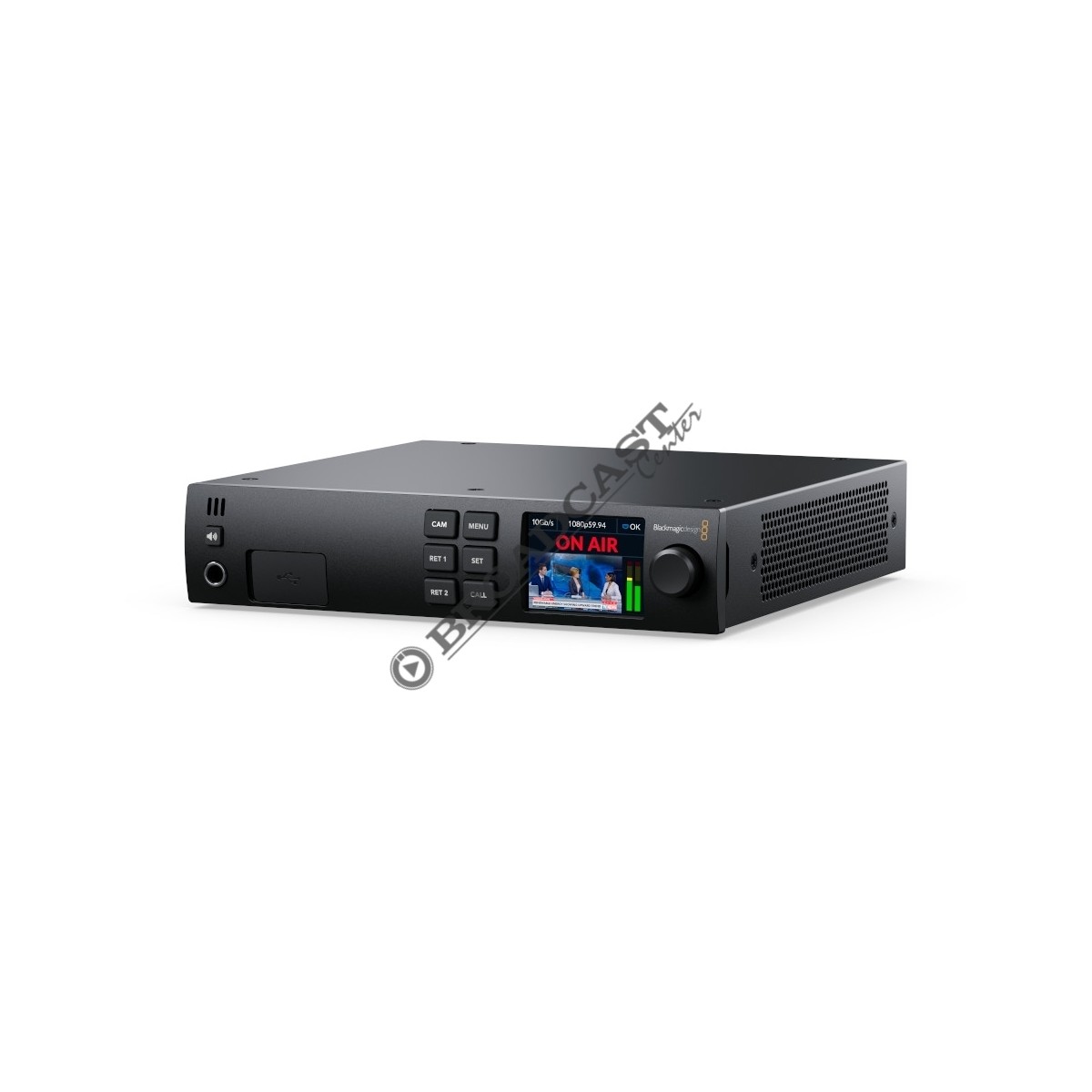

Blackmagic Studio Converter
Brand:
Grazie al 10G Ethernet su Blackmagic Studio Converter e Blackmagic Studio Camera 4K Pro tutti i segnali della camera richiedono una sola connessione Ethernet IP.
Un solo cavo trasporta infatti video, segnali di ritorno di programma e di riferimento, timecode, tally, talkback e controllo camera. Offre gli stessi vantaggi della fibra SMPTE, ma il cavo standard in rame 10G Ethernet è molto più economico.
Blackmagic Studio Converter distribuisce tutte le connessioni video, audio e talkback in zona studio. Include persino una fonte di alimentazione potentissima che alimenta la camera grazie al cavo ethernet, così non è necessario collegarla a una presa.
Il modello Pro ha una porta 10G Ethernet per connettere tutti i segnali alla camera con una connessione Ethernet IP.
Ovvero, con un solo cavo trasporta video, segnali di ritorno di programma e di riferimento, timecode, tally, talkback e controllo camera. Offre gli stessi vantaggi della fibra SMPTE, ma il cavo standard in rame 10G Ethernet è molto più economico.
Blackmagic Studio Converter distribuisce tutte le connessioni video, audio e talkback in zona studio.
Inoltre include una fonte di alimentazione potentissima che alimenta la camera grazie al cavo ethernet, così non è necessaria una presa.
E con la mensola Blackmagic Universal Rack Shelf puoi affiancare due dispositivi sulla stessa unità di rack!
Specifiche tecniche

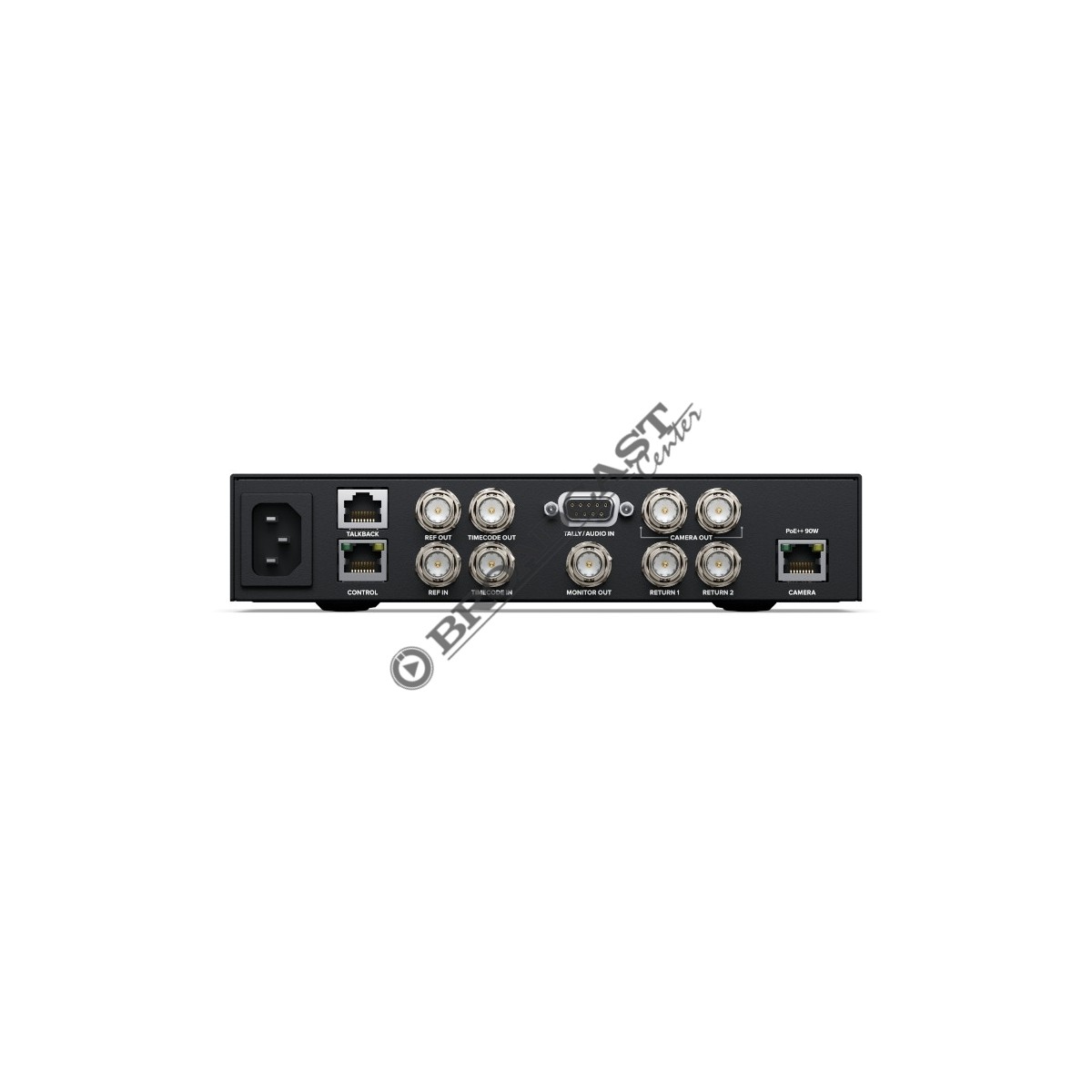

Connessioni
Uscite video SDI
2
Uscite di monitoraggio SDI
1
Trasmissione SDI
1.5G, 3G, 6G, 12G
Speaker integrato
Mono
Ingressi audio analogico
Audio di programma analogico a due canali in entrata sul connettore a 9 pin
Uscite audio analogico
1 x jack cuffie 6,35mm
Ingresso audio SDI
Return 1 con due canali di audio di programma integrato nel segnale 1.5G/3G/6G/12G-SDI
Talkback sui canali 13, 14, 15 e 16
Return 2 con due canali di audio integrato nel segnale 1.5G/3G/6G/12G-SDI
Uscita audio SDI
Due canali di audio di programma integrato nel segnale 1.5G/3G/6G/12G-SDI
Talkback sui canali 13, 14, 15 e 16
Connessioni per timecode
1 x BNC In, 1 x BNC Out
Connessioni per riferimento
1 x BNC In, 1 x BNC Out
Tri-Sync or Black Burst
Audio talkback
Canali SDI 13 e 14 per il team tecnico
Canali SDI 15 e 16 per il team di produzione
Connettore RJ-45 per sistemi analogici di talkback esterni
Schermo
LCD 2,2 pollici
Ethernet
1 x connettore RJ-45 PoE 10Gb/s per workflow in stile fibra SMPTE con cavo di rete Cat 6A
1 x 1Gb/s per controllo esterno e aggiornamenti software
Interfaccia computer
1 x USB-C
Standard
Standard video HD
1080p23.98, 1080p24, 1080p25, 1080p29.97,
1080p30, 1080p50, 1080p59.94, 1080p60,
1080i50, 1080i59.94, 1080i60
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97,
2160p30, 2160p50, 2160p59.94, 2160p60
Conformità alla norma SDI
SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082-10
Campionamento audio
Frequenza di campionamento di 48kHz e 24 bit (standard televisivo)
Campionamento video
4:2:2
Precisione colore
10 bit
Spazio colore
REC 709, REC 2020.
Supporto multirate
SDI commuta tra HD, 3G-SDI, 6G-SDI e 12G-SDI
Controllo

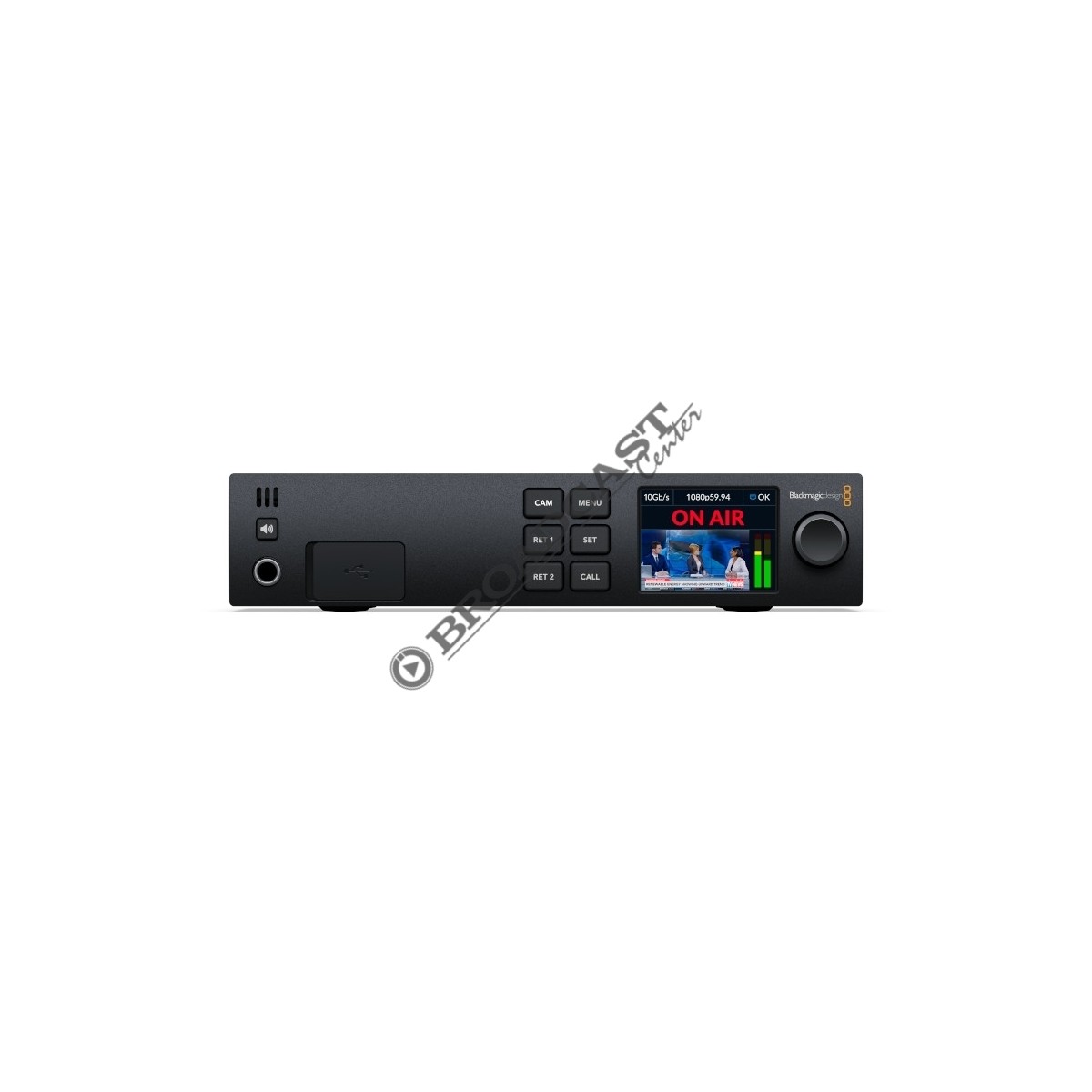

Pannello di controllo integrato
7 pulsanti con manopola e display a colori 2,2 pollici per controllare il dispositivo e usare i menù
Controllo esterno
Ethernet 1Gb/s RJ-45
Software
Software inclusi
Utilità della camera per aggiornare il firmware
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 10 a 64 bit
Requisiti di alimentazione
Alimentazione
Ingresso AC 100-240V
Alimentazione
1 x interna, AC 100-240V 50/60Hz
Consumo energetico
Max 40 W, più il consumo della camera
Accessori opzionali
Blackmagic Universal Rack Shelf
Blackmagic Studio Camera 4K Pro
Specifiche fisiche
Specifiche ambientali
Temperatura operativa
da 0° a 45° C
Temperatura di stoccaggio
da -20° a 45° C
Umidità relativa
da 0% a 90% senza condensazione
