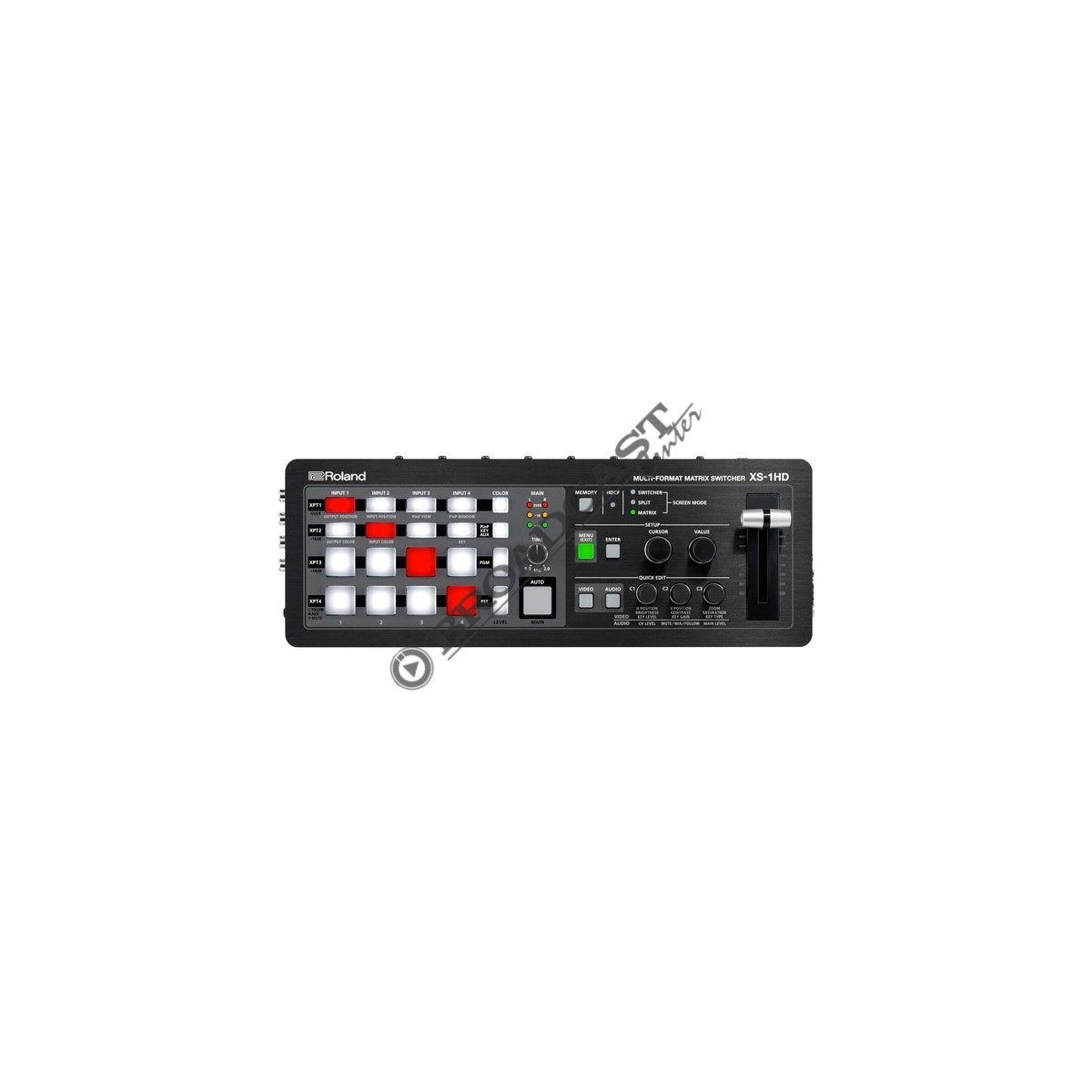

ROLAND XS-1HD
L'XS-1HD è l'ideale per supportare produzioni di eventi live che comportano una serie di segnali video. Uno scaler di alta qualità viene fornito su ciascun ingresso, consentendo una configurazione veloce. Con solo la larghezza di un computer portatile da 13", l'XS-1HD consente un funzionamento in tempo reale anche negli ambienti di lavoro con lo spazio più limitato.
Il XS-1HD può commutare fino a quattro sorgenti video, ad esempio telecamere, computer o lettori multimediali, e assegnarli liberamente a display LCD o a proiettori. Un scaler incorporato su ogni ingresso significa che la posizione o lo zoom possono essere regolate anche se i segnali video in ingresso sono in formati diversi.
L'XS-1HD è l'ideale per supportare produzioni di eventi live che comportano una serie di segnali video. Uno scaler di alta qualità viene fornito su ciascun ingresso, consentendo una configurazione veloce. Con solo la larghezza di un computer portatile da 13", l'XS-1HD consente un funzionamento in tempo reale anche negli ambienti di lavoro con lo spazio più limitato.
Il XS-1HD può commutare fino a quattro sorgenti video, ad esempio telecamere, computer o lettori multimediali, e assegnarli liberamente a display LCD o a proiettori. Un scaler incorporato su ogni ingresso significa che la posizione o lo zoom possono essere regolate anche se i segnali video in ingresso sono in formati diversi. Poiché è stato incorporato un emulatore EDID, la risoluzione corretta verrà inviata dai computer allo switcher.
È possibile modificare immediatamente ciò che viene inviato a qualsiasi display richiamando memorie predefinite, salvate precedentemente, quando l'evento avanza o quando è opportuno per la situazione specifica.
La modalità Matrix consente di passare ad un totale di quattro destinazioni di output, ad esempio una schermata principale, una schermata secondaria, un monitor per il presentatore ed una segnaletica digitale per le informazioni generali.
La modalità Switcher è comoda quando l'operatore richiede la tradizionale capacità di commutazione in tempo reale con un'anteprima multiview, PinP, key-compositing e dissolvenze. L'XS-1HD è ideale per sale, teatri o studi di e-learning che utilizzano più destinazioni su cui visualizzare i video. Le applicazioni complesse, che altrimenti richiederebbero l'integrazione di switcher video, mixer audio e pannelli di controllo, possono essere realizzate usando solamente il Roland XS-1HD.
La modalità Split è l'ideale per gli Online Store che creano contenuti video in cui le sorgenti dati di fotocamere e computer richiedono la composizione.
Caratteristiche:
- Matrix Switcher da tavolo cona la larghezza di un portatile da 13", dotato di quattro ingressi e uscite HDMI
- Elaborazione di alta qualità 4:4:4/10-bit fino a WUXGA / 1080p
- Sincronizzatore frame e scaler su tutti gli ingressi
- Tre modalità operative Matrix Mode consentono di commutare le 4 sorgenti in una delle 4 uscite
- La modalità Switcher consente di PinP, key-compositing e dissolvenze
- La modalità Split consente il PinP di tre finestre inset
- Il Mixer Audio Digitale a otto canali incorporato gestisce l'audio di quattro segnali HDMI e l'ingresso analogico stereo
- Emulatore incorporato EDID, compatibile con HDCP
- Ingresso video dotati di Scaler regolabili singolarmente. La risoluzione di un video in ingresso verrà abbinata automaticamente all'output
- È possibile inviare un pattern di test utile per regolare l'uscita video su un proiettore o un grande display a LED
- Le immagini fisse possono essere caricate da un'unità flash USB
- Impostazione corrente salvabile in una delle 16 memorie. Impostazioni salvabili per scene o configurazioni specifiche e richiamabili facilmente
- Dimensioni: 328 x 117 x 57mm
- Peso: 1,2kg
SPECIFICHE TECNICHE
Video
Elaborazione:
- 4:4:4 (Y/Pb/Pr, RGB) /10 bits
- 4:2:2 (Y/Pb/Pr) /10 bits
Input:

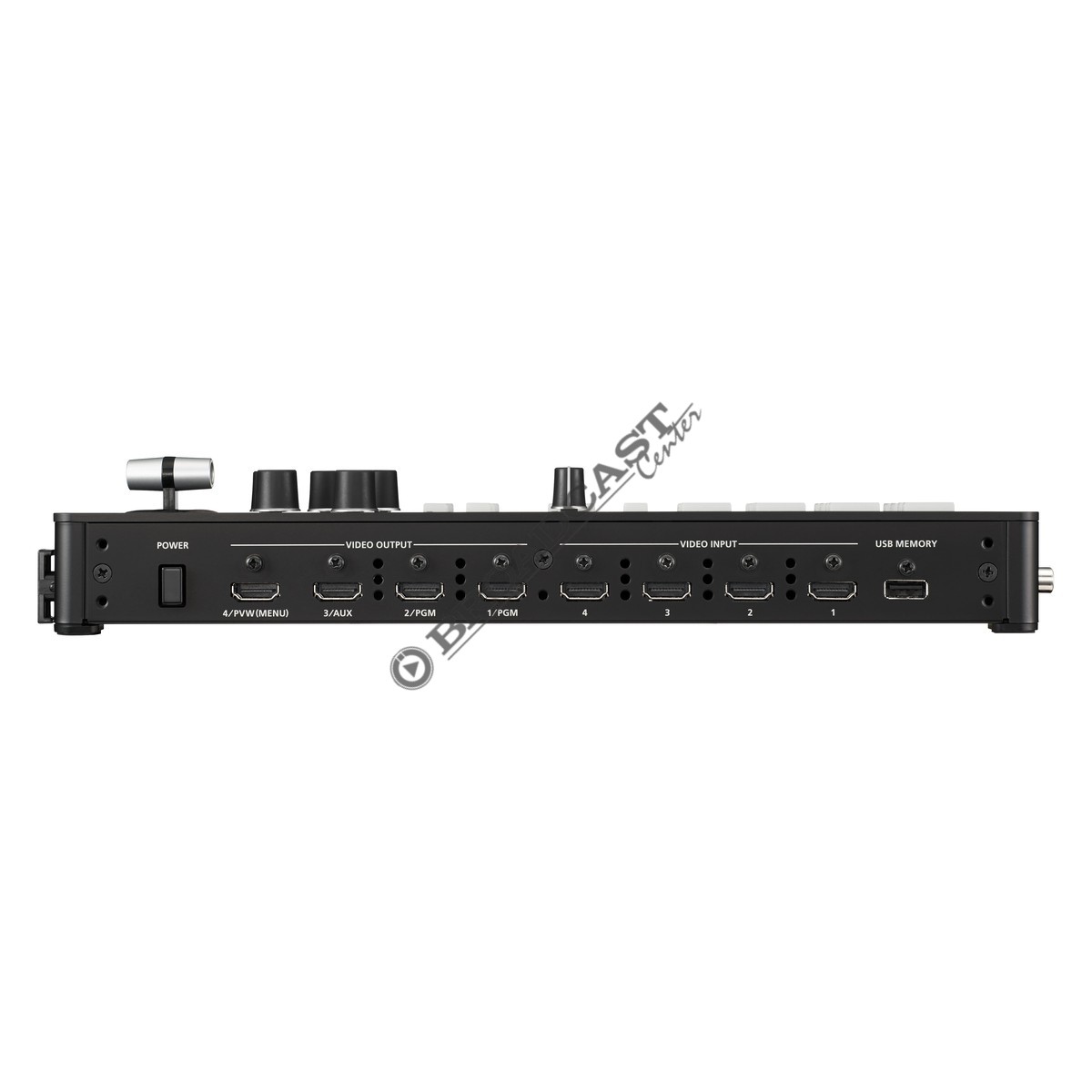

- HDMI : HDMI type A x 4 (HDMI INPUT 1--4) *HDCP Supported
Output:
- HDMI : HDMI type A x 4 (HDMI INPUT 1--4) *HDCP Supported
Formati:
- 480/59.94i*, 576/50i*, 480/59.94p*, 720/59.94p, 720/50p, 1080/59.94i, 108/50i, 1080/50.94p, 1080/50p, 800 x 600/60*, 1024 x 768/60**, 1280 x 720/60**, 1280 x 800/60**, 1366 x 768/60**, 1280 x 1024/60**, 1400 x 1050/60**, 1600 x 1200/60, 1920 x 1080/60, 1920 x 1200/60 RB
- * Solo input
- ** La frequenza di aggiornamento dell'output è 75Hz quando il frame rate è impostato su 50 Hz
Effetti:
- Modalità Output: Switcher, Split, Matrix
- Transizioni: Mix, Cut*
- Composizioni (Keyer): 1*
- Altro: HDCP Supportato, Test generatore di pattern
- * Questi effetti dipendono dalla modalità Output
Fermo immagine:
- Menmoria interna: 1
- Dimensione massima: 1920 x 1200 pixels
- Formato: Windows Bitmap File (.bmp) 24 bit per pixel, non compresso
Audio
Frequenza di campionamento:
- 24 bits/48 kHz
Input:
- HDMI : HDMI type A x 4

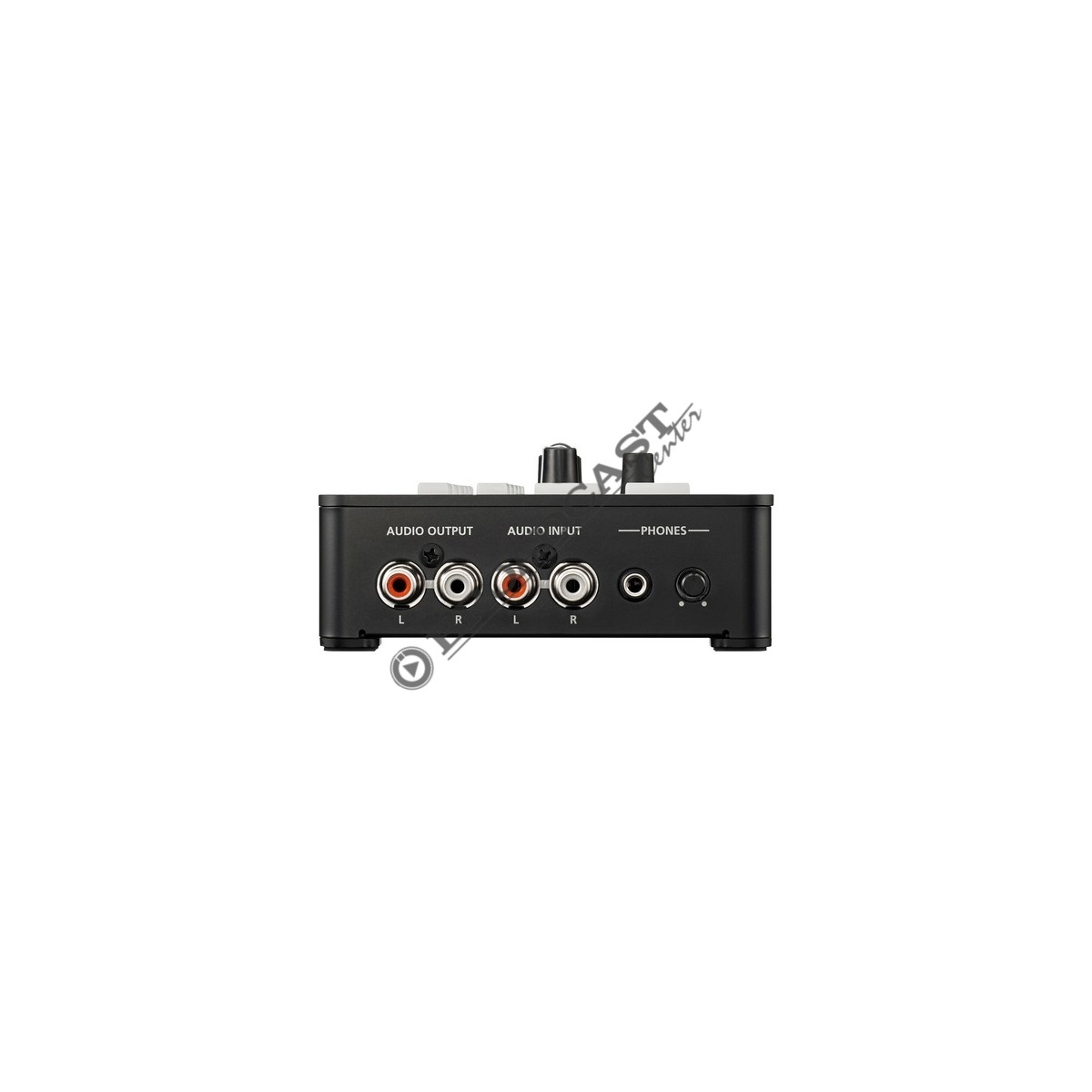

- AUDIO INPUT: RCA
Output:
- HDMI : HDMI type A x 4
- AUDIO INPUT : RCA
- PHONES : Mini Stereo
Livelli input:
- AUDIO INPUT: -10 dBu (Max: +8 dBu)
Inpedenza di ingresso:
- AUDIO INPUT: 15 k ohm
Livelli output:
- AUDIO OUTPUT: -10 dBu (Max: +8 dBu)
- PHONES : 72mW + 72 mW (32 ohms)
Impedenza in uscita:
- AUDIO OUTPUT: 1 k ohm
- PHONES : 10 ohms
Formato:
- HDMI : PCM lineare, 24 bits, 48 kHz, 2 ch
Elaborazione:
- Mixer : 4 ch 8Delay : Max 500ms, Audio Follow)
- Test generatore di toni
Altro
Connettori esterni:

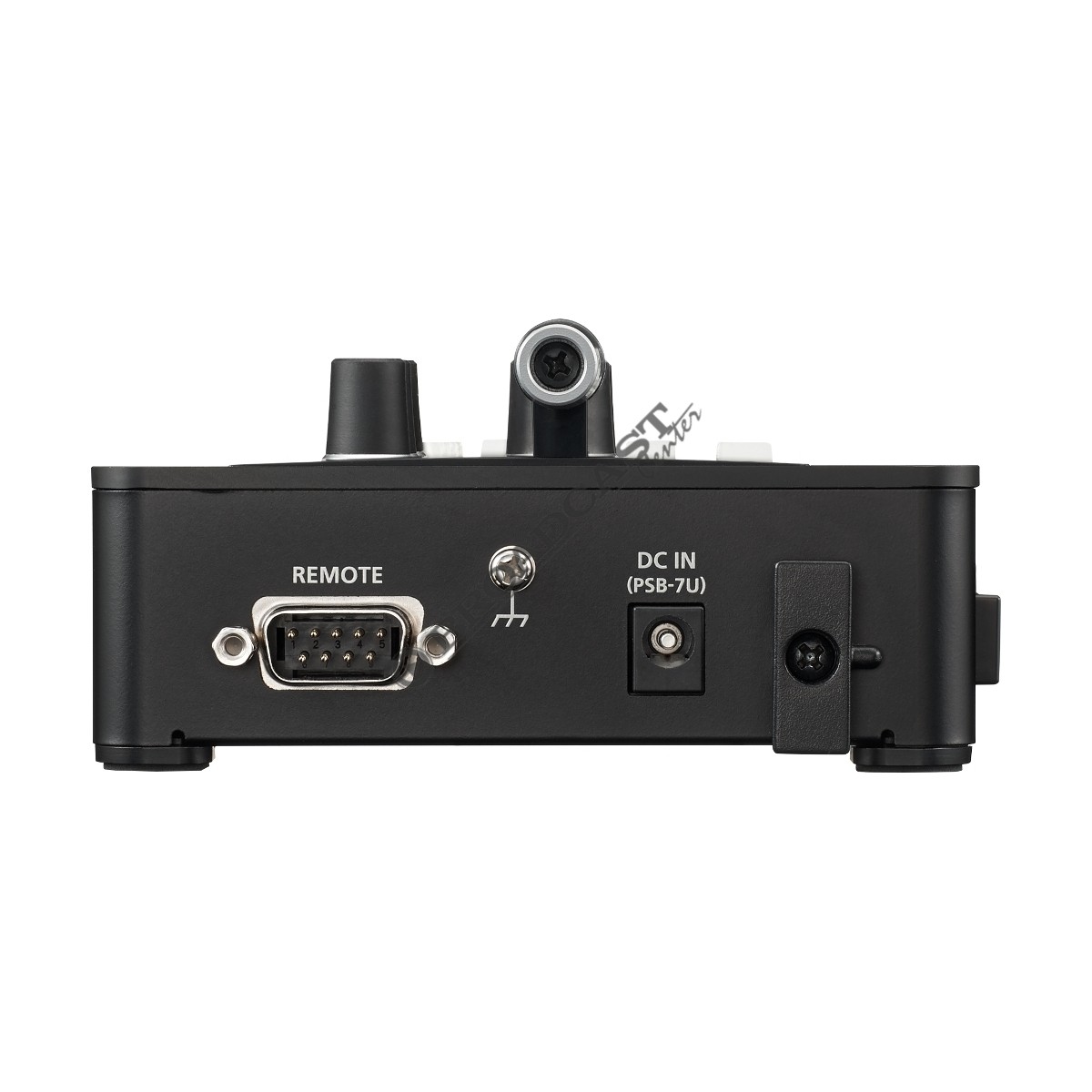

- REMOTE : RS-232 DB-9 (maschio) x 1 *per controllo remoto
- MEMORIA USB : USB tipo A x 1 (Memoria USB)
Preset:
- 16
Alimentazione:
- Adattatore AC
Corrente:
- 2.1A
Consumo:
- 25 W
Temperatura operativa:
- da 0 a +40 C
Dimensioni:
- 328 (W) x 117 (D) x 57 (H) mm
Peso:
- 1,2 Kg
Accessori:
- Manuale operativo
- Adattatore AC
- Cavo di alimentazione
