Ingressi video SDI
8

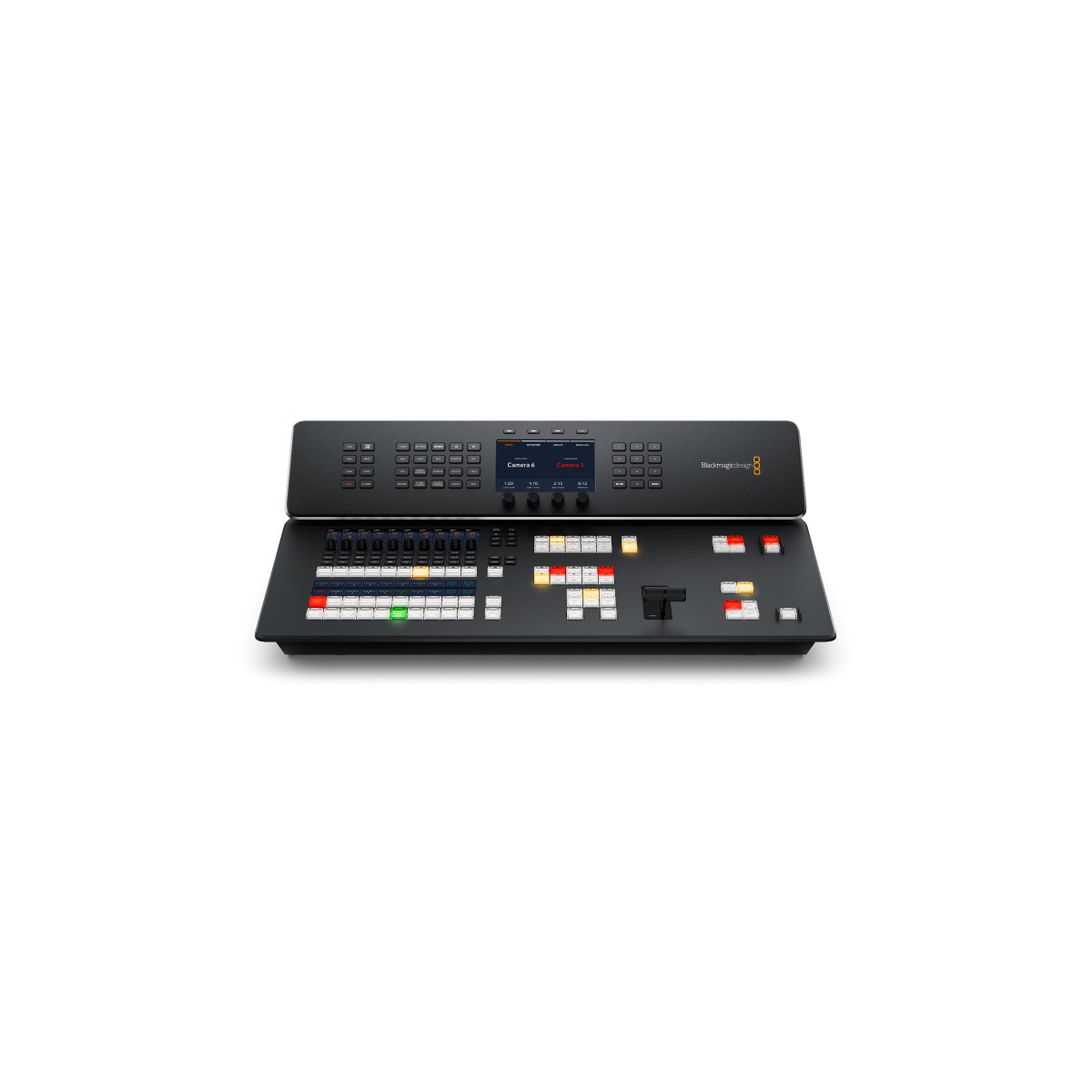

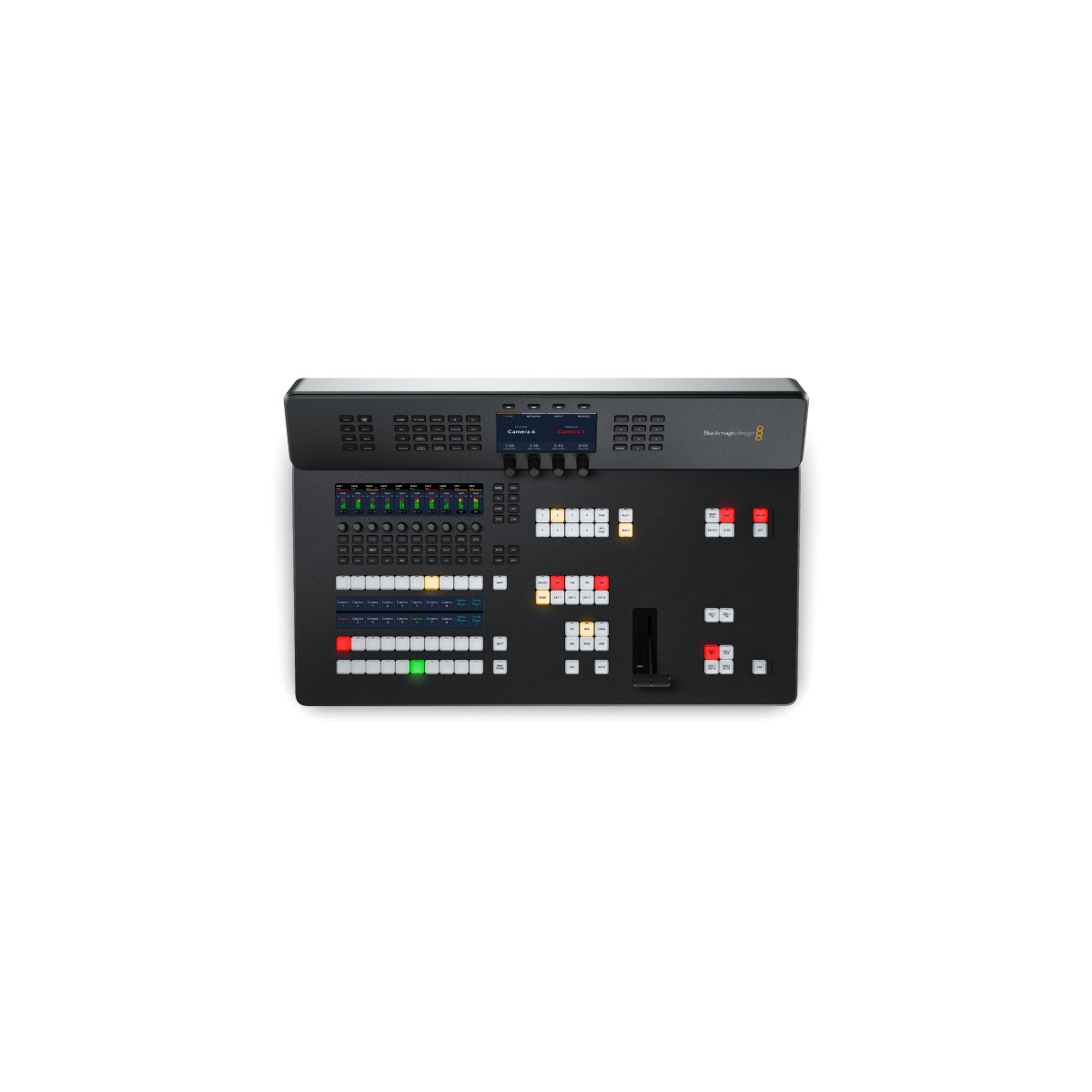

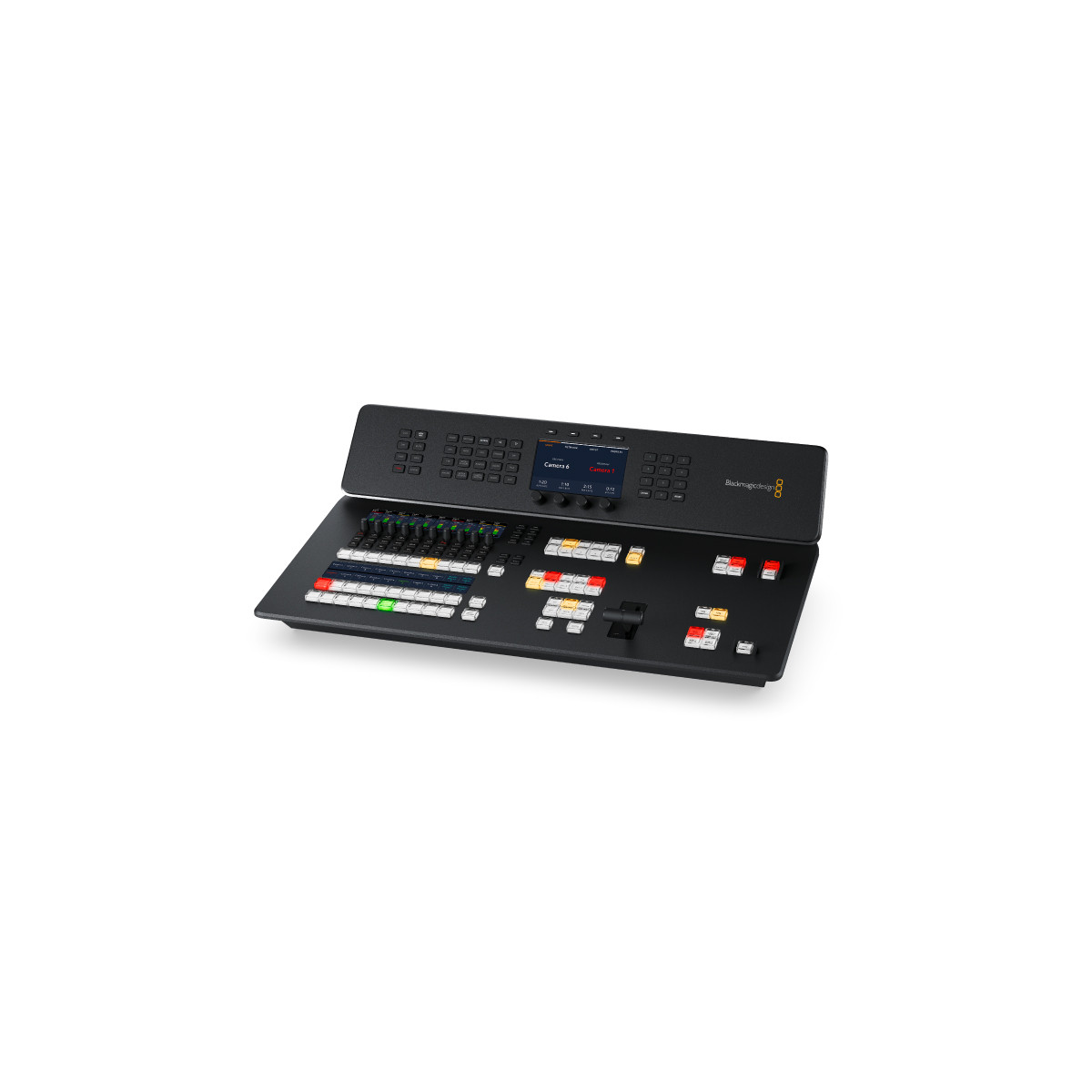

ATEM Television Studio HD8
Brand:
Switcher di produzione dal vivo compatto con pannello di controllo broadcast integrato.
Offre otto ingressi 3G-SDI con conversione di standard, streaming integrato, registratore di master, multiview, webcam USB, DVE, quattro ATEM Advanced Chroma Keyer, lettori multimediali, talkback, interruttore ethernet a quattro porte e archiviazione su cloud opzionale.
Il nuovo ATEM Television Studio HD è uno switcher di produzione dal vivo professionale integrato in un pannello di controllo broadcast, super portatile e adatto ai lavori di alta fascia. È ideale quindi per le location che non hanno in dotazione armadi rack o la disponibilità di un veicolo di regia mobile.
Vanta otto ingressi SDI con conversione di standard, due uscite ausiliarie, quattro chiavi cromatiche, due chiavi secondarie, SuperSource, due lettori multimediali e tantissime transizioni. Offre anche numerose funzioni da studio televisivo come hardware di streaming, registrazione, mixer audio, talkback, multiview e archiviazione interna su cloud opzionale. C’è persino un modello ISO che registra tutti gli otto ingressi ai fini del montaggio!
Bus di selezione
Destina gli ingressi a un tipo di elaborazione, ad esempio keyer e DVE.
Controllo audio
Display LCD e manopole per controllare i livelli e l’elaborazione audio.
Monitoraggio audio
Seleziona lo speaker o le cuffie per il monitoraggio.
System Control
Cambia le impostazioni di tutte le funzioni.
Tastiera numerica
Inserisci parametri quali la durata delle transizioni.
Chiavi primarie
Crea chiavi e grafica su green screen.
Pulsanti programma
Seleziona la sorgente da mandare in onda all’istante.
Pulsanti anteprima
Verifica la sorgente prima di mandarla in onda.
Controllo transizioni
Manda in onda la sorgente in anteprima con uno stacco o una transizione.
Leva di transizione
Controlla manualmente le transizioni.
Chiavi secondarie
Aggiungi grafica alle transizioni.
Dissolvenza in nero
Dissolvi in nero il video alla fine della trasmissione.
Connessioni
Uscite video SDI
12
Trasmissione SDI
1.5G, 3G
Uscite video HDMI
1
Ingressi audio
2 x XLR audio analogico bilanciato
1 x BNC audio digitale MADI 32 canali
2 x RCA audio analogico stereo
1 x XLR a 5 pin per talkback
Uscite audio
4 x jack 1/4” audio analogico
1 x BNC audio digitale MADI 64 canali, max 50 attivi
1 x XLR a 5 pin per talkback
Ingressi audio SDI
4 canali di audio integrato sugli ingressi SDI
Uscite audio SDI
2 canali di audio integrato sulle uscite SDI
Connessioni per timecode
1 x BNC In, 1 x BNC Out
Ingresso di riferimento
1 x BNC In, 1 x BNC Out
Tri-Sync o Black Burst
Risincronizzazione di sorgenti
Sugli 8 ingressi
Convertitori di frame rate e formato
Sugli 8 ingressi
Uscite SDI aux
2
Uscite SDI di programma
1
Uscita webcam
2 x USB-C a 720p o 1080p nel frame rate del PGM
Multiview
1 x 3G-SDI
1 x HDMI
Remoto
RJ12 compatibile con RS-422
Connessione pannello di controllo
Ethernet. Connessione diretta tra il pannello e lo chassis, o tramite la rete
Generatore interno di timecode
Sì
Talkback
RJ45 per sistemi talkback di terzi
Uscita tally
Collegando il dispositivo Blackmagic Design GPI and Tally Interface tramite ethernet (non incluso)
Ethernet
4 x RJ45 con interruttore di rete 10/100/1000 BASE-T
Interfaccia computer
2 x USB-C compatibili con USB 2.0 per la registrazione sui drive esterni, uscita webcam, controllo software, aggiornamenti software e connessione agli switcher
Standard
Standard video SD
No
Standard ingresso video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Conformità alla norma SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B
Campionamento video
4:2:2
Precisione colore
10 bit
Spazio colore
REC 709
Auto commutazione SDI
1.5G-SDI e 3G-SDI livello A o B rilevati automaticamente
Specifiche
Chiavi primarie
4
Chiavi secondarie
2
Chiavi cromatiche avanzate
4
SuperSource
1
Chiavi lineari/luminanza
7
Keyer per transizioni (Stinger/DVE)
1 stinger, 1 DVE
Livelli compositivi
8
Generatori di motivi
7
Generatori di colore
2
Pannello di controllo
Pannello integrato per un controllo completo della commutazione e delle impostazioni
Riquadri assegnabili
16
Etichette per sorgenti nei riquadri
Sì
Tally
Rosso per il programma, verde per l'anteprima
Talkback
Sì
Ritorno audio
Sì
Streaming
Streaming diretto
Con il protocollo Real Time Messaging Protocol (RTMP) tramite ethernet o una connessione internet condivisa con USB-C
Registrazione
Registrazione diretta
Sui supporti di memoria esterni tramite la porta di espansione USB-C
Registrazione video
File .mp4 H.264 con impostazione di qualità Streaming nello standard video ATEM e con audio AAC per il programma
Formattazione
ExFAT (Windows/Mac) APFS o HFS+ (Mac)
Monitoraggio
Monitoraggio
1 x multiview tramite SDI e HDMI con 16, 13, 10, 7 o 4 riquadri a scelta per monitorare programma, anteprima, ingressi, media player, DSK, SuperSource, clean feed con etichette e livelli audio opzionali
Standard video multiview
HD
Risoluzione minima del display
1366 x 768
Lettori multimediali
Lettori multimediali
2
Canali
Segnale di riempimento e chiave per ogni media player
Capacità archivio per fotogrammi
20
Formati fotogrammi compatibili
PNG, TGA, BMP, GIF, JPEG e TIFF
Capienza Media Pool per clip
2 x 1080p60 max
Lunghezza clip 720 HD nel media player
400 fotogrammi
Lunghezza clip 1080 HD nel media player
200 fotogrammi
Formati video del Media Pool
TGA
Formati audio del Media Pool
WAV, MP3 e AIFF
Elaborazione
Ritardo elaborazione
< 10 linee con genlock e nello stesso formato dello switcher
Mixer
58 canali
On/Off/Audio Follow Video selezionabili.
Monitoraggio livello e picco.
Controllo del gain master.
EQ parametrico a 6 bande, dinamica con espansore, gate, compressore e limitatore
Controllo camera
Se utilizzato con le camere Blackmagic Design, ATEM può controllare messa a fuoco, diaframma e zoom degli obiettivi compatibili, e le impostazioni della camera tra cui gain, bilanciamento del bianco, tinta, otturatore, filtri ND, correttore del colore, tally e start/stop della registrazione
Riduzione risoluzione
No
Software
Pannello di controllo incluso
ATEM Software Control incluso gratis per Mac 12.0 Monterey, Mac 13.0 Ventura o successivi, e Windows 10 o 11
Aggiornamenti software
Da un computer Mac OS o Windows mediante connessione USB o ethernet. L’utilità ATEM Setup è inclusa
Sistemi operativi
Mac 12.0 Monterey
Mac 13.0 Ventura o successivo
Windows 10 e 11
Requisiti di alimentazione
Alimentazione
1 x AC 100-240 interna a 50/60Hz con presa IEC C14
1 x XLR DC 12V a 4 pin per fonti esterne e batterie
Consumo energetico
100 W max
Specifiche fisiche
Installazione
Installazione
Desktop o a incasso
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazione
Il prodotto include
ATEM Television Studio HD8
Wallet di benvenuto con codice QR per scaricare il software
