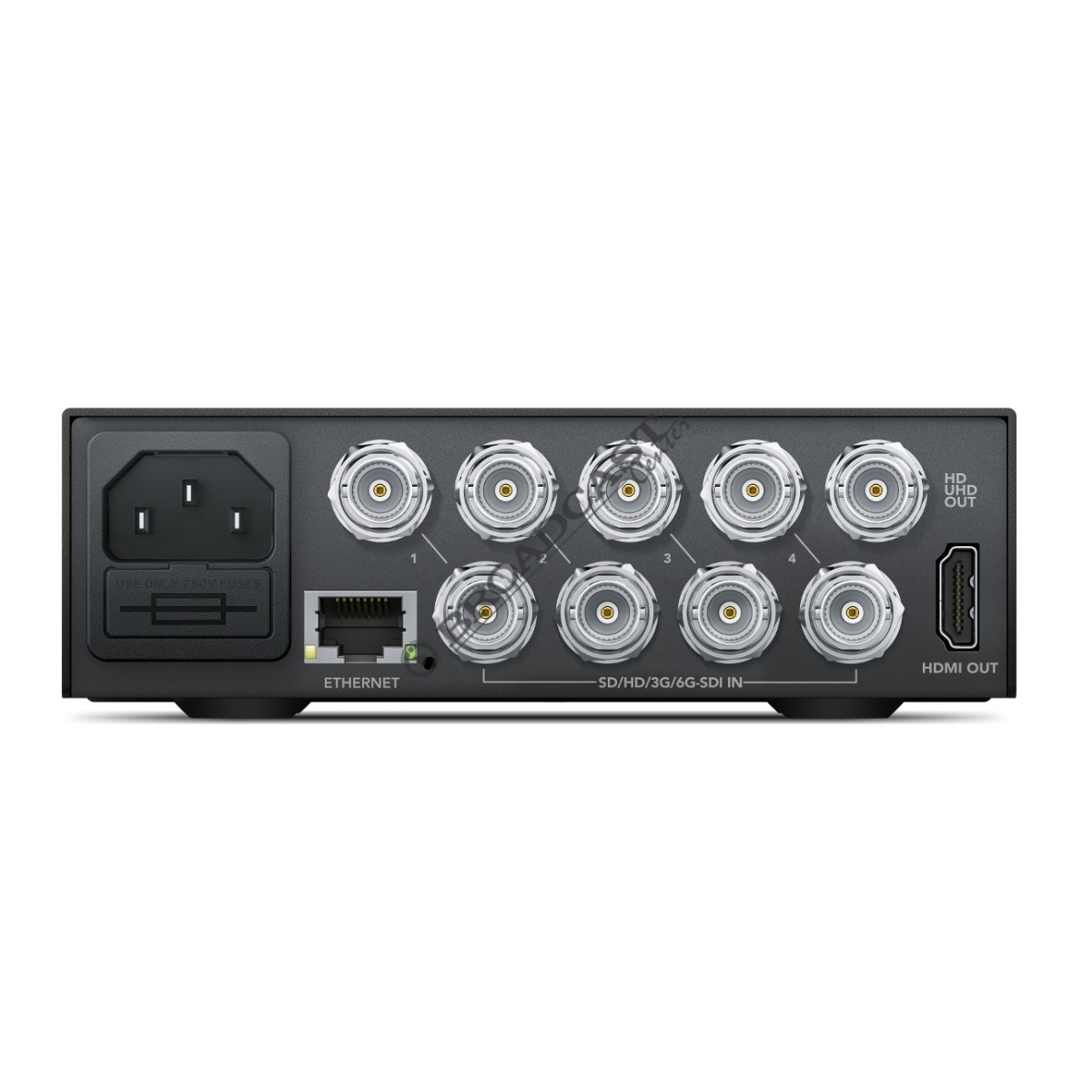

Connessioni

Ingressi video SDI:

• 4 x SD-SDI, HD-SDI e 6G-SDI a 10 bit

Uscite video SDI:

• 4 x loop, 1 x HD/Ultra HD

Frequenze SDI:

• 270Mb, 1.5G, 3G, 6G

Uscite video multiview SDI:

• 1 x HD-SDI a 10 bit, 1 x 6G-SDI a 10 bit

Uscite video multiview HDMI:

• 1 x connettore HDMI tipo A. L'uscita è compatibile con l'EDID del monitor

Reclocking SDI:

• Su tutte le uscite SDI, con commutazione automatica tra video a definizione standard, alta definizione e 6G-SDI

Ingresso di riferimento:

• Nessuno

Compatibilità con diversi tipi di frequenza:

• Rilevamento automatico di SD, HD e 6G-SDI. Visualizzazione simultanea di fonti video 4K, HD e SD

Aggiornamenti:

• Tramite interfaccia USB 2.0 ad alta velocità (480Mb/s) o ethernet

Configurazione:

• Ethernet Rj45 o USB 2.0 per aggiornare il firmware e configurare l'indirizzo IP

Specifiche fisiche

Dimensioni:

• 140mm x 170mm x 44mm

Peso:

• 580g

Standard

Standard video SD:

• 525i59.94 NTSC, 625i50 PAL

Standard video HD:

• 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60

Standard video 2K:

• 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Standard video Ultra HD:

• 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Standard video 4K:

• 4K DCI 24p

Conformità alla norma SDI:

• SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, ITU-R BT.656 e ITU-R BT.601

Livelli audio:

• Su ogni fonte, standard VU

Routing della fonte:

• Non disponibile

Campionamento video SDI:

• 4:2:2 e 4:4:4

Campionamento audio SDI:

• Frequenza campionamento di standard televisivo di 48kHz e 24 bit

Precisione colore SDI:

• 4:2:2 e 4:4:4 a 10 bit

Spazio colore SDI:

• YUV o RGB per gli ingressi, YUV per le uscite

Commutazione automatica SDI:

• Selezione automatica tra SD-SDI, HD-SDI e 6G-SDI. Ogni ingresso seleziona lo standard indipendentemente dagli altri ingressi

Metadati SDI compatibili:

• Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M

Controllo

Pannello di controllo integrato:

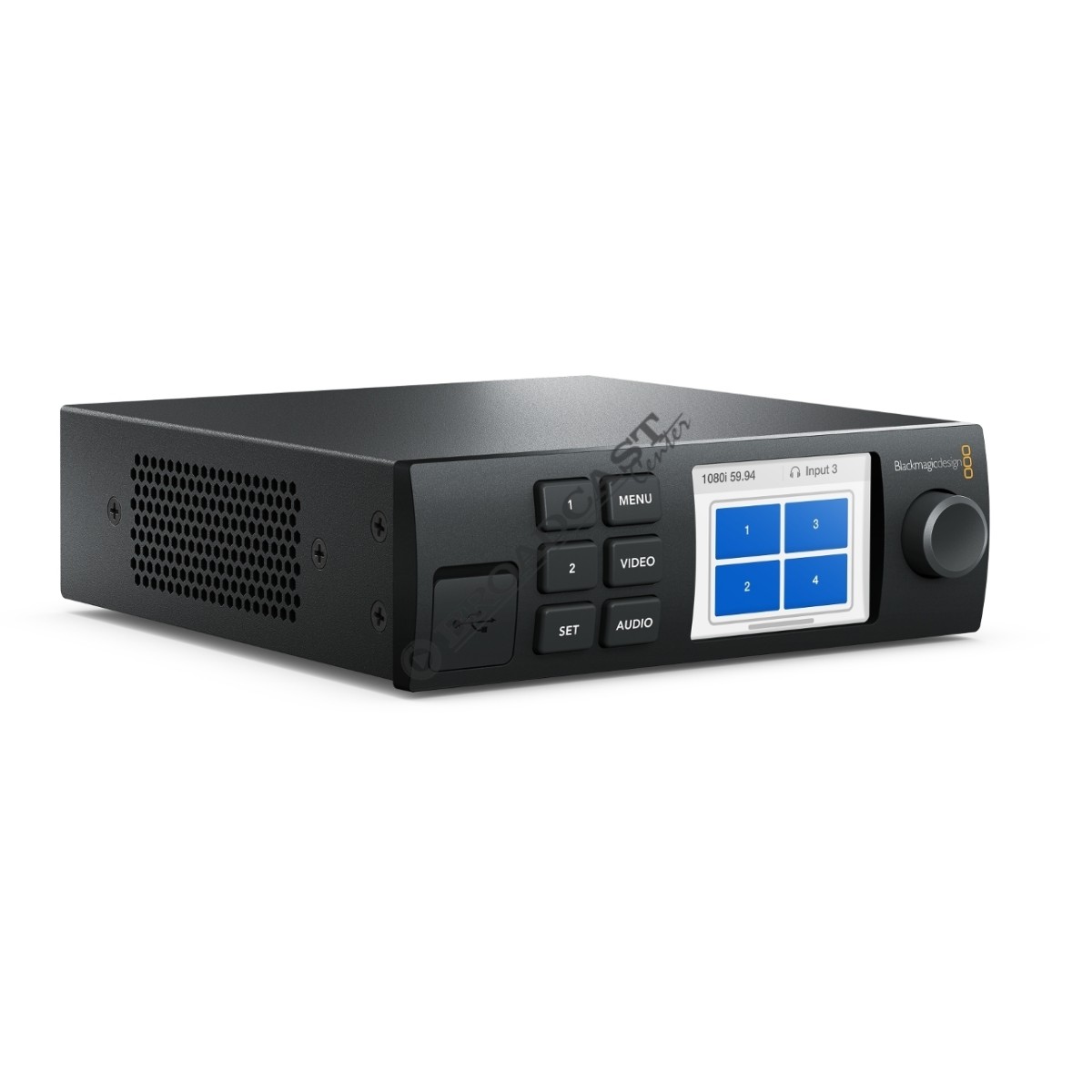

• Nessuno. Compatibile con il pannello Teranex Mini Smart Panel, con display LCD a colori 2,2" e menù impostazioni

Pannello di controllo esterno:

• Nessuno

Display

Informazioni:

• Pannello di controllo opzionale Teranex Mini Smart Panel, con display LCD a colori 2,2" e menù impostazioni

Software

Software di controllo:

• Include una copia gratuita del software MultiView per Windows e Mac OS X

Aggiornamento del software interno:

• Tramite applicazione di aggiornamento(inclusa)

Sistemi operativi:

• MacOS X 10.11 El Capitan, MacOS Sierra o successivo
• Windows 8.1 o Windows 10

Alimentazione

Alimentazione:

• E' necessario un cavo d'alimentazione IEC. Ingresso AC 90-240V

Protezione in assenza di alimentazione:

• Le impostazioni sono mantenute e ripristinate immediatamente all'accensione

PoE:

• Ingresso 48V DC tramite PoE+

Consumo energetico:

• 16 W
